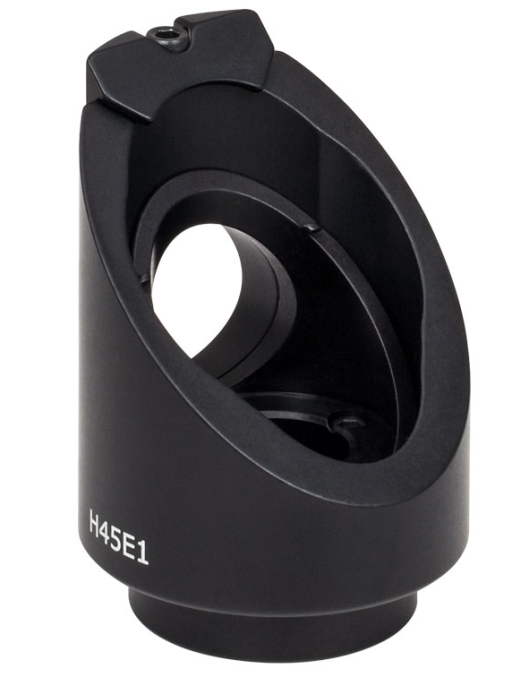

    H45E1 - Держатели для эллиптических элементов 1" под углом 45°

    H45E1 - Держатели для эллиптических элементов 1" под углом 45°

    Бесплатная доставка
    Пуско наладка и обучение персонала
    Подберем оборудование под ваши задачи
    Гарантийное и пост-гарантийное обслуживание без привлечения производителя
    • Заказать товар
    • Описание

    H45E1 предназначено для крепления 1-дюймовой эллиптической оптики с минимальной толщиной 0,22 дюйма (5,5 мм), например зеркал или светоделителей. При использовании в светоделителе или системах контроля луча сквозное отверстие на задней стороне имеет диаметр Ø0,66 дюйма (Ø16,7 мм), а отверстие на дне имеет прозрачное отверстие Ø0,40 дюйма (Ø10,2 мм). .

    Это эллиптическое крепление можно закрепить в любом кинематическом креплении для зеркала Ø1 "без резьбы, таком как крепление для зеркала KM100, с помощью установочного винта, входящего в комплект кинематического крепления (как показано справа). Его также можно установить на стол или макетную плату с помощью BA2F (BA2F / M) Основание изгиба.

    В качестве альтернативы это угловое крепление может быть прикреплено к любой стойке с резьбой 1/4 "-20 (M6) или макету с помощью стандартной шайбы 1/4" и винта с головкой 1/4 "-20 (M6). Поместите 1/4 «шайбу в нижней части крепления, проденьте винт через шайбу и установите его на место. Обратите внимание, что перед установкой оптики крепление должно быть закреплено на стойке, так как шайба и винт проходят только через угловое отверстие в креплении.

    Ключевые особенности:

    • Фиксированное крепление 45 ° для эллиптической оптики 1 "
    • Минимальная оптическая толщина: 0,22 дюйма (5,5 мм)
    • Два перпендикулярных сквозных отверстия позволяют использовать наши эллиптические светоделители Ø1 ".
    • Проходной порт с задней стороны *: Ø0,66 дюйма (Ø16,7 мм)
    • Нижняя прозрачная апертура: Ø0,40 дюйма (Ø10,2 мм)

    АО «ЛЛС» поставляет весь спектр продукции Thorlabs на территории Российской Федерации и стран Таможенного Союза, и предлагает наиболее выгодные условия поставки продукции, полную техническую поддержку.

    Характеристики
    • Параметр
      Значение
    Положить в корзину Название Выбрать количество Описание Цена
    Сбросить
    В корзину H45E1
    Держатели для эллиптических элементов 1" под углом 45° По запросу
