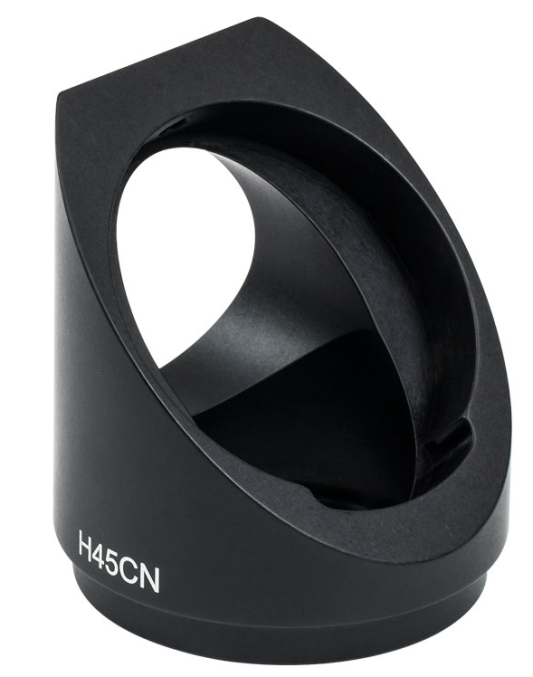

H45CN - Держатель для крепления оптических элементов Ø2" под углом 45°

H45CN - Держатель для крепления оптических элементов Ø2" под углом 45°

Бесплатная доставка
Пуско наладка и обучение персонала
Подберем оборудование под ваши задачи
Гарантийное и пост-гарантийное обслуживание без привлечения производителя
  • Заказать товар
  • Описание

Это крепление под 45 ° идеально подходит для крепления зеркал Ø2 "или светоделителей под углом 45 ° в оптической системе. Два сквозных отверстия, расположенных под углом 90 ° друг к другу, позволяют использовать это крепление там, где установлены светоделители. Заднее сквозное отверстие имеет проходящую прозрачную апертуру Ø1,20 дюйма (Ø30,6 мм), а нижнее сквозное отверстие имеет прозрачную апертуру Ø1,00 дюйма (Ø25,4 мм). Нейлон 8-32 Установочный винт с наконечником [шестигранник 5/64 дюйма (2 мм)], расположенный в верхней части крепления, фиксирует оптику в отверстии. Для использования в этом креплении толщина оптики должна быть не менее 0,18 дюйма (4,6 мм).

Это угловое крепление можно удерживать в любом из наших кинематических креплений для зеркал Ø2 "без резьбы, таких как KM200, с помощью установочного винта, входящего в комплект кинематического крепления. Крепление 45 ° также может быть прикреплено к стойке Ø1,5" с помощью BE1 Ø1 Основание стойки. Изображение справа иллюстрирует правильную установку BE1. Обратите внимание, что перед установкой зеркала вы должны закрепить крепление H45CN на стойке, так как BE1 будет проходить только через угловое отверстие в креплении.

Ключевые особенности:

  • Фиксированное крепление 45 ° для оптики Ø2 "
  • Возможность монтажа на стойке с использованием базового адаптера BE1 (BE1 / M)
  • Совместимость со всеми кинематическими креплениями Ø2 "без резьбы
  • Два перпендикулярных сквозных отверстия позволяют использовать наши светоделители Ø2 "
  • Прозрачная апертура на задней стороне: Ø1,20 дюйма (Ø30,6 мм)
  • Нижняя прозрачная апертура: Ø1,00 "(Ø25,4 мм)

АО «ЛЛС» поставляет весь спектр продукции Thorlabs на территории Российской Федерации и стран Таможенного Союза, и предлагает наиболее выгодные условия поставки продукции, полную техническую поддержку.

Характеристики
  • Параметр
    Значение
Положить в корзину Название Выбрать количество Описание Цена
Сбросить
В корзину H45CN
Держатель для крепления оптических элементов Ø2" под углом 45° По запросу
