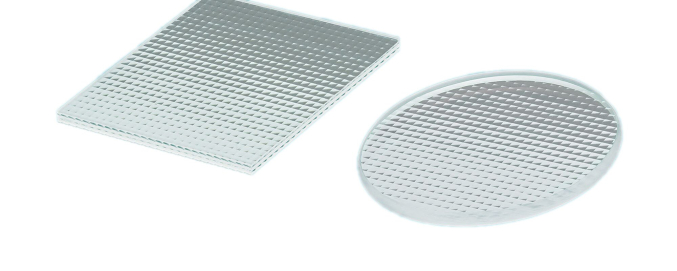

Гомогенизатор представляет собой массив кросс-ориентированных цилиндрических линз, которые расположены с обеих сторон
Официальный дистрибьютор LIMO в РФ и странах Таможенного Союза АО «ЛЛС» предлагает наиболее выгодные условия поставки продукции LIMO, полную техническую поддержку, а также поставку образцов.
Данное устройство представляет собой массивы кросс-ориентированных цилиндрических линз, которые расположены с обеих сторон. При помощи гомогенизатора можно генерировать прямоугольные "Top Hat" профили с высокой степенью однородности в обоих измерениях.
Информация для заказа
Радиус Код продукта
4.35 ± 0.13 мм ZLA000509
8.70 ± 0.26 мм ZLA000243
11.1 ± 0.33 мм ZLA000507
16.7 ± 0.50 мм ZLA000486
24.4 ± 0.73 мм ZLA000488
48.0 ± 1.4 мм ZLA000229
78.0 ± 2.3 мм ZLA000230
105.0 ± 3.2 мм ZLA000511
Эффективное фокальное расстояние для разных длин волн
Код продукта @ 248 нм @ 532 нм @ 1064 нм
ZLA000509 8.55 ± 0.26 мм 9.44 ± 0.28 мм 9.67 ± 0.29 мм
ZLA000243 17.1 ± 0.51 мм 18.9 ± 0.57 мм 19.4 ± 0.58 мм
ZLA000507 21.8 ± 0.65 мм 24.1 ± 0.72 мм 24.7 ± 0.74 мм
ZLA000486 32.8 ± 0.98 мм 36.3 ± 1.09 мм 37.1 ± 1.11 мм
ZLA000488 48.0 ± 1.4 мм 53.0 ± 1.6 мм 54.3 ± 1.6 мм
ZLA000229 94.4 ± 2.8 мм 104.2 ± 3.1 мм 106.8 ± 3.2 мм
ZLA000230 153.4 ± 4.6 мм 169.3 ± 5.1 мм 173.5 ± 5.2 мм
ZLA000511 206.5 ± 6.2 мм 227.9 ± 6.8 мм 233.5 ± 7.0 мм
Числовая апертура для разных длин волн
Код продукта @ 248 нм @ 532 нм @ 1064 нм
ZLA000509 0.0468 0.0424 0.0414
ZLA000243 0.0234 0.0212 0.0206
ZLA000507 0.0183 0.0166 0.0162
ZLA000486 0.0122 0.0110 0.0108
ZLA000488 0.0083 0.0075 0.0074
ZLA000229 0.0042 0.0038 0.0037
ZLA000230 0.0026 0.0024 0.0023
ZLA000511 0.0019 0.0018 0.0017
По заказу
- Нанесение просветляющего (AR) покрытия
- Другой размер - по заказу
- Держатель
- Гомогенизатор, у которого массив линз только с одной стороны
АО «ЛЛС» представляет весь спектр продукции LIMO на территории РФ и стран СНГ и предлагает наиболее выгодные условия поставки продукции, полную техническую поддержку, а также поставку образцов.
Материал
|
Кварцевое стекло |
Длина
|
20.0 ± 0.1 мм |
Ширина
|
20.0 ± 0.1 мм |
Толщина
|
2.0 ± 0.1 мм |
Световой диаметр
|
18.0 x 18.0 мм² |
Качество поверхности @ 633 нм
|
λ/4 |
Показатель преломления @ 248 нм
|
1.509 |
Показатель преломления @ 532 нм
|
1.461 |
Показатель преломления @ 1064 нм
|
1.449 |
Шаг
|
0.8 мм |
Пропускание
|
> 90 % |
