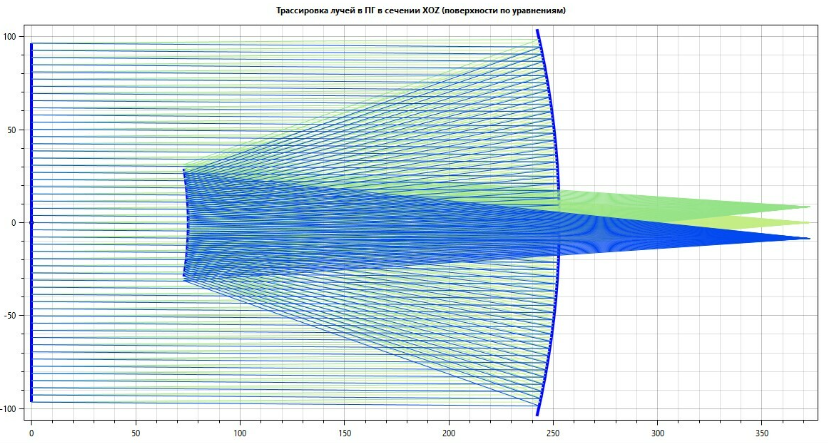

Двухзеркальные системы используются в лидарных системах, для наблюдения за удаленными объектами. В учебном пособии на конкретном примере подробно описана методика расчета оптической системы двухзеркального объектива Кассегрена с использованием программы «Оптика».
Целями данной лабораторной работы являются расчёт конструктивных параметров объектива, поля зрения объектива, величины и положения зрачков и люков объектива, аберрации объектива для s=-∞ и s=s(min), кардинальных элементов объектива, разрешающей способности объектива на оси, световых и габаритных диаметров зеркал объектива, расчёт допуска на конструктивные параметры и линейного перемещения телевизионной камеры вдоль оптической оси для получения резкого изображения предмета, расположенного в пределах указанного диапазона расстояний в пространстве предметов, а также разработка КД на объектив в соответствии с требованиями ЕСКД.
Изображение, создаваемое объективом, проектируется на малогабаритную телевизионную камеру. Такие системы используются для наблюдения удаленных предметов, поскольку при сравнительно небольших габаритах можно получить большие значения фокусных расстояний, а значит, и большие увеличения. В качестве приемного модуля может использоваться видеокамера, серийно выпускаемая промышленностью.
Ключевые особенности:
- Объектив Кассегрена
- Конструктивные параметры
- Подвижка камеры
- Линейное и угловое поля зрения
- Входной и выходной зрачки
- Гауссовы характеристики
- Точечная диаграмма
- Аберрации Зейделя
- Кружок Эйри
- Световой диаметр
- ПО «Оптика»
- Методическое пособие
