Предназначен для генерации "Top Hat" профилей пучков одномодовых лазеров (TEM00-мода).
Официальный дистрибьютор LIMO в РФ и странах Таможенного Союза АО «ЛЛС» предлагает наиболее выгодные условия поставки продукции LIMO, полную техническую поддержку, а также поставку образцов.

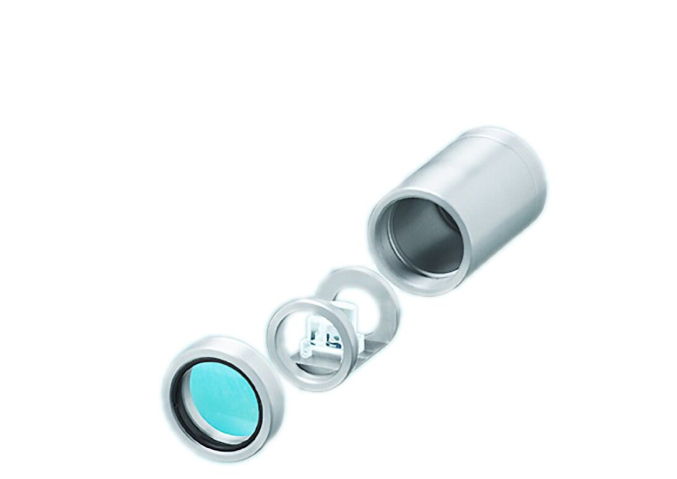

Компактный преобразователь "Гаусс-Прямоугольный "Top-Hat"" (g2T®) используется для получения "Top Hat" профилей пучков одномодовых лазеров (TEM00-мода). Модуль обладает цельным дизайном.
Преобразователь g2T® оптимизирован для длин волн 355 нм, 532 нм и 1064 нм. Линзы g2T® предварительно центрированы и установлены в компактный корпус вместе с фокусирующей линзой.
Информация для заказа
Код модулей g2T® Размер поля ("Top Hat") Рабочее расстояние Глубина резкости Диаметр входного пучка
IOS000270 0.5 мм x 0.5 мм 42 мм ± 0.2 мм 4 ± 0.1 мм
IOS000271 1.0 x 1.0 мм 92 мм ± 0.4 мм 4 ± 0.1 мм
IOS000272 2.0 x 2.0 мм 191 мм ± 2.5 мм 4 ± 0.1 мм
IOS000273 3.0 x 3.0 мм 291 мм ± 6 мм 4 ± 0.1 мм
IOS000274 5.0 x 5.0 мм 490 мм ± 6 мм 4 ± 0.1 мм
Комплектующие
- Держатель для g2T®-модуля (ZBH000033)
- Переменный расширитель лазерного пучка 1x-4x / 2x-10x
АО «ЛЛС» представляет весь спектр продукции LIMO на территории РФ и стран СНГ и предлагает наиболее выгодные условия поставки продукции, полную техническую поддержку, а также поставку образцов.
Длина волны применения
|
355 нм / 532 нм / 1064 нм |
Расходимость входного луча
|
≤ 1 мрад |
Качество входного луча
|
M² < 1.4 |
Профиль луча лазера
|
> 95 % (энергии в Гауссовом распределении) |
Наведение луча
|
< ± 0.07 мм |
Световой диаметр
|
8 мм |
Неоднородность
|
< 10 % |
Пропускание @ 355 нм
|
> 86 % (> 90 % обычно) |
Пропускание @ 532 нм
|
> 94 % |
Пропускание @ 1064 нм
|
> 94 % |
Предел прочности @ 355 нм
|
> 5 Дж/см² (для импульсов 10 нс, 1 Гц/походит для пс |
Предел прочности @ 532 нм
|
> 10 Дж/см² (для импульсов 10 нс, 1 Гц/походит для пс |
Предел прочности @ 1064 нм
|
> 10 Дж/см² (для импульсов 10 нс, 1 Гц/походит для пс |
Размеры g2T®-модуля
|
Ø 31.5 x 64 мм |
