M2011
Характеристики
Модель
—
M2011
Напряжение питания
—
M2011: +11.5...+12.5, M2011-1: +4.75...+5.25 В
Максимальный входной ток
—
70 мА
Эффективная площадь
—
Φ25 мм

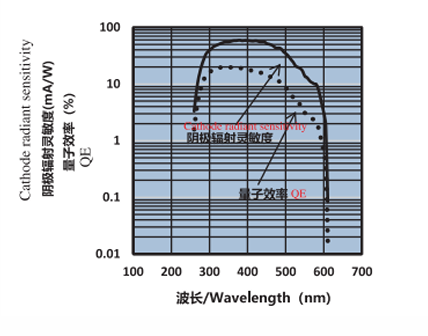

Спектральный диапазон
—
290...650 нм
Пиковая длина волны чувствительности
—
420 нм
Логика выходного сигнала
—
ТТЛ (положительный)
Амплитуда выходного импульса¹
—
Мин.: 2, Тип.: 2.5 В
Разрешение пары импульсов
—
20 нс
Чувствительность по излучению (400 нм)
—
4.5×10⁵ с⁻¹·пВт⁻¹
Все характеристики
Пусконаладка и обучение персонала
Доступен лизинг, кредит, рассрочка
Подберем оборудование под ваши задачи
Гарантийное и постгарантийное обслуживание без привлечения производителя
Бесплатная доставка

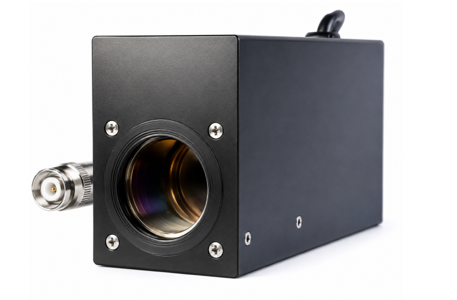

Фотонный счетчик M2011 в основном применяется в биологии, медицине, химии и других областях, главным образом для регистрации слабого света и прецизионных измерений. Фотонный счетчик M2011 состоит из торцевого ФЭУ, модуля источника высокого напряжения и схемы формирования сигнала. Перед отгрузкой данный продукт проходит всестороннее тестирование. Для использования достаточно включить питание и подключить выход к счетному блоку. Характеристики продукта могут быть изменены в соответствии с требованиями заказчика.
Photoneast – это специализированная торговая марка АО «ЛЛС» на рынке комплектующих и расходных материалов оптики и фотоники.
Документы
|
Модель
|
M2011 |
|
Напряжение питания
|
M2011: +11.5...+12.5, M2011-1: +4.75...+5.25 В |
|
Максимальный входной ток
|
70 мА |
|
Эффективная площадь
|
Φ25 мм |
|
Спектральный диапазон
|
290...650 нм |
|
Пиковая длина волны чувствительности
|
420 нм |
|
Логика выходного сигнала
|
ТТЛ (положительный) |
|
Амплитуда выходного импульса¹
|
Мин.: 2, Тип.: 2.5 В |
|
Разрешение пары импульсов
|
20 нс |
|
Чувствительность по излучению (400 нм)
|
4.5×10⁵ с⁻¹·пВт⁻¹ |
|
Максимальная линейная скорость отсчетов²
|
До коррекции: 6×10⁶, После коррекции: 2×10⁷ с⁻¹ |
|
Темновые отсчеты³
|
Тип.: 80, Макс.: 200 с⁻¹ |
|
Однородность (относительное отклонение)⁴
|
±10 % |
|
8-часовая нестабильность⁵
|
Тип.: 0.60, Макс.: 3 % |
|
Рекомендуемая нагрузка
|
50 Ом |
|
Масса
|
445 г |
|
Рабочая среда⁶
|
Температура: +5...+40, Влажность: макс. 90 °C / % |
|
Условия хранения⁶
|
Температура: -20...+50, Влажность: макс. 93 °C / % |
|
Примечания
|
¹ Нагрузка 50 Ом, коаксиальный кабель RG-174/U (500 мм). ² Случайные импульсы: после коррекции получено при совместной работе M2011 с функцией коррекции счетного блока M4011. ³ После 30 минут выдержки в темноте, рабочая температура 25°C. ⁴ Длина волны источника света 400...500 нм, скорость отсчетов на выходе детектора около 450×10³ с⁻¹. ⁵ Скорость отсчетов на выходе детектора около 450×10³ с⁻¹. ⁶ Без конденсации. |
