M2131
Характеристики
Модель
—
M2131
Напряжение питания
—
+11.5...+12.5 В
Максимальный входной ток
—
100 мА
Максимальный средний выходной ток
—
100 мкА
Максимальное управляющее напряжение
—
5 В
Рекомендуемое управляющее напряжение¹
—
+2...+4.5 В
Эффективная площадь
—
8 × 24 мм
Спектральный диапазон
—
M2131-01: 165...900, M2131-02: 160...650 нм
Пиковая длина волны чувствительности
—
M2131-01: 420, M2131-02: 400 нм
Световая чувствительность катода
—
M2131-01: 250, M2131-02: 60 мкА/лм
Все характеристики
Пусконаладка и обучение персонала
Доступен лизинг, кредит, рассрочка
Подберем оборудование под ваши задачи
Гарантийное и постгарантийное обслуживание без привлечения производителя
Бесплатная доставка

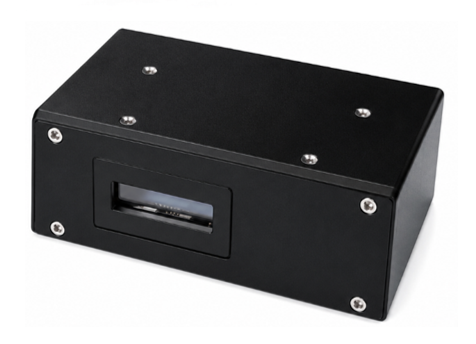

Детектор M2131 состоит из бокового ФЭУ, источника высокого напряжения и делительной схемы. Этот детектор выдает непосредственно токовый сигнал, а его чувствительность может регулироваться двумя способами: с помощью резистора или управляющего напряжения. Предлагаются две модели на выбор: M2131-01 и M2131-02.
Photoneast – это специализированная торговая марка АО «ЛЛС» на рынке комплектующих и расходных материалов оптики и фотоники.
Документы
|
Модель
|
M2131 |
|
Напряжение питания
|
+11.5...+12.5 В |
|
Максимальный входной ток
|
100 мА |
|
Максимальный средний выходной ток
|
100 мкА |
|
Максимальное управляющее напряжение
|
5 В |
|
Рекомендуемое управляющее напряжение¹
|
+2...+4.5 В |
|

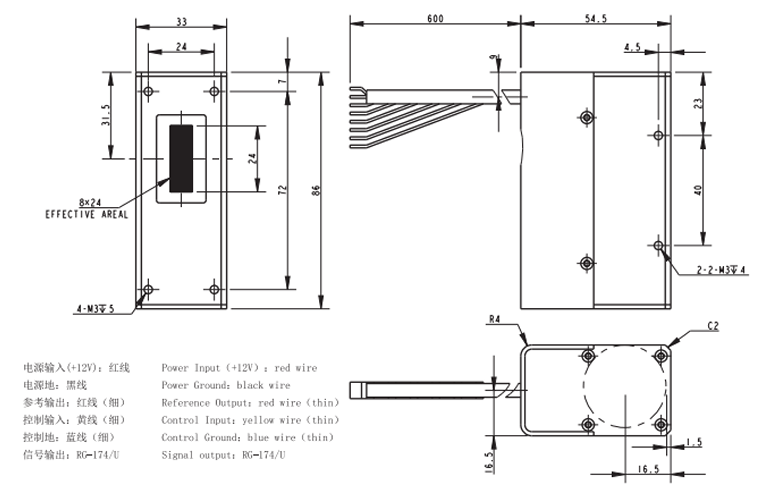

Эффективная площадь
|
8 × 24 мм |
|

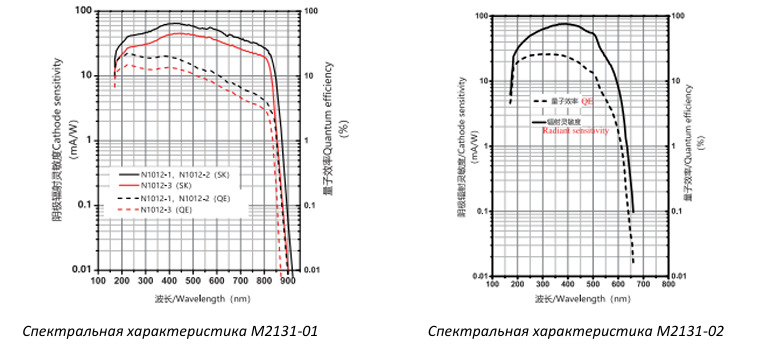

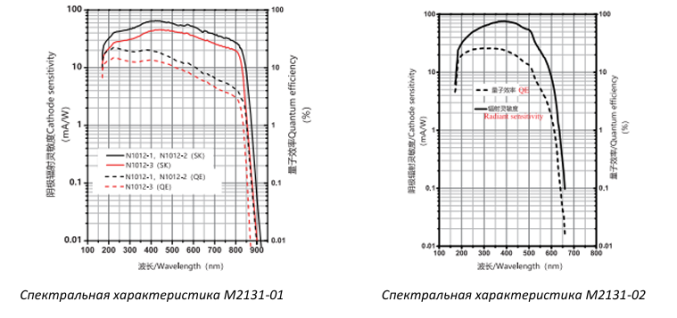

Спектральный диапазон
|
M2131-01: 165...900, M2131-02: 160...650 нм |
|
Пиковая длина волны чувствительности
|
M2131-01: 420, M2131-02: 400 нм |
|
Световая чувствительность катода
|
M2131-01: 250, M2131-02: 60 мкА/лм |
|
Радиационная чувствительность катода
|
M2131-01: 70, M2131-02: 25 мА/Вт |
|
Красно-белое соотношение
|
M2131-01: 0.3, M2131-02: — |
|
Выходная световая чувствительность
|
M2131-01: 1.2×10⁷, M2131-02: 4×10⁸ В/лм |
|
Выходная радиационная чувствительность²,³
|
M2131-01: 3.5, M2131-02: 1.7 В/мВт |
|
Темновой ток⁴ (тип./макс.)
|
5 / 20 нА |
|
Время нарастания⁴ (тип.)
|
2.2 нс |
|
Шум от пульсации питания (макс.)
|
2 мВ |
|
Время установления (макс.)
|
0.2 с |
|
Масса
|
220 г |
|
Рабочая среда
|
Температура: +5...+40, Влажность: макс. 90 °C / % |
|
Условия хранения
|
Температура: -20...+50, Влажность: макс. 93 °C / % |
|
Примечания
|
¹ Входной импеданс 10 кОм. ² Управляющее напряжение: +4.0 В. ³ Измерено на пиковой длине волны чувствительности. ⁴ Измерено после 30-минутной выдержки в темноте. ⁵ Нагрузка: резистор 1 МОм, конденсатор 22 пФ. |
