- 350 - 1100 нм
- 500 пВт - 300 мВт
- 10 мм

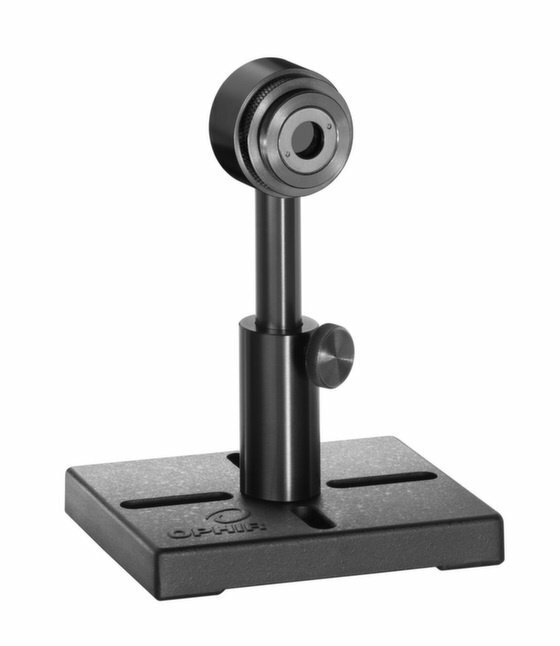

Датчик серии PD300R — это универсальный круглый фотодиодный датчик для измерения мощности лазера. Он имеет апертуру 10 мм и оснащен съемным фильтром. Без фильтра его спектральный диапазон от 350 до 1100 нм, а диапазон измерения мощности от 500 пВт до 30 мВт. С фильтром спектральный диапазон от 430 до 1100 нм, а диапазон измерения мощности: от 200 мкВт до 300 мВт. Датчик поставляется с 1,5-метровым кабелем для подключения к измерителю или интерфейсу компьютера.
Ключевые особенности:
- Круглая геометрия для легкого центрирования
- Резьбовые отверстия соответствуют стандарту настольного оборудования SM1
- Наличие съемного фильтра
- Доступные оптоволоконные адаптеры
Компания ЛЛС является дистрибьютором компании Ophir на территории Российской Федерации и стран Таможенного Союза, и предлагает наиболее выгодные условия поставки продукции, полную техническую поддержку, а также поставку образцов.
|
Тип детектора
|
кремниевый |
|
Апертура
|
10 мм |
|
Спектральный диапазон
|
350 - 1100 нм |
|
Диапазон мощности
|
500 пВт - 30 мВт |
|
Шкала мощности
|
30 мВт - 30 нВт и дБ |
|
Разрешение
|
0,01 нВт |
|
Максимальная мощность (длина волны < 488 нм)
|
30 мВт |
|
Максимальная мощность (длина волны 633 нм)
|
20 мВт |
|
Максимальная мощность (длина волны 670 нм)
|
13 мВт |
|
Максимальная мощность (длина волны 790 нм)
|
10 мВт |
|
Максимальная мощность (длина волны 904 нм)
|
10 мВт |
|
Максимальная мощность (длина волны 1064 нм)
|
25 мВт |
|
Погрешность измерения (360 - 400 нм)
|
±10 % |
|
Погрешность измерения (400 - 980 нм)
|
±3 % |
|
Погрешность измерения (980 - 1100 нм)
|
±5 % |
|
Порог разрушения
|
10 Вт/см2 |
|
Максимальная энергия импульса
|
2 мкДж |
|
Уровень шума
|
20 пВт |
|
Время отклика
|
0,2 с |
|
Погрешность положения пучка
|
±2 % |
|
Спектральный диапазон
|
430 - 1100 нм |
|
Диапазон мощности
|
200 мкВт - 300 мВт |
|
Шкала мощности
|
300 мВт - 30 мВт и дБ |
|
Максимальная мощность (длина волны < 488 нм)
|
300 мВт |
|
Максимальная мощность (длина волны 633 нм)
|
300 мВт |
|
Максимальная мощность (длина волны 670 нм)
|
200 мВт |
|
Максимальная мощность (длина волны 790 нм)
|
100 мВт |
|
Максимальная мощность (длина волны 904 нм)
|
100 мВт |
|
Максимальная мощность (длина волны 1064 нм)
|
250 мВт |
|
Погрешность измерения (430 - 980 нм)
|
±5 % |
|
Погрешность измерения (980 - 1100 нм)
|
±7 % |
|
Порог разрушения
|
50 Вт/см2 |
|
Максимальная энергия импульса
|
20 мкДж |
Применение:
Предназначен для измерения мощности лазерного излучения в общих целях.
