Оптический перестраиваемый фильтр 1060 - 1600 нм серии BWTF совмещает оптическое преобразование Фурье в свободном пространстве с дифракционной решеткой. Это двухпортовое оптоволоконное устройство. Когда на входной порт подается широкополосный спектр, настраиваемый фильтр выбирает целевую полосу для вывода и отклоняет остальную полосу спектра. Ширина полосы передачи варьируется на центральной длине волны, фиксированной в некотором спектральном диапазоне. Регулировка полосы пропускания осуществляется либо драйвером точного микрометра, либо микрошаговым двигателем, подключенным к ПК через интерфейс USB. Уникальная конструкция оптики предлагает отличный выбор ширины полосы и диапазонов настройки с беспрецедентно низкими вносимыми потерями и потерями, зависящими от поляризации (PDL). Механизм точной настройки позволяет фильтрам обеспечивать высокое разрешение по длине волны и превосходную повторяемость настройки длины волны.
Ключевые особенности:
- Диапазон перестройки длины волны до 100 нм
- Полоса пропускания до 0,2 нм
- Высокий уровень внеполосного подавления
- Низкие вносимые и поляризационные потери
- Высокая оптическая мощность
- Доступны модели с ручным и электронным управлением в X-, O-, S-, C- и L-диапазонах
АО «ЛЛС» является официальным дистрибьютором компании WL Photonics Inc. на территории Российской Федерации и стран Таможенного Союза, и предлагает наиболее выгодные условия поставки продукции, полную техническую поддержку, а также поставку образцов.
Центральная длина волны
|
1060/1310/1550/1600 нм |
Вносимые потери
|
до 3 дБ |
Разрешение по длине волны
|
0,05 нм |

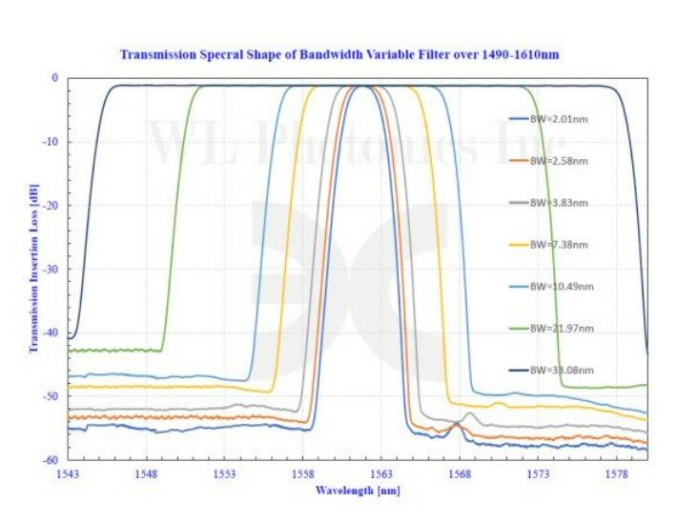

Пропускная способность
|
0,2 - 40 нм |
Поляризационные потери
|
0,15 - 0,3 дБ (SM) |
Коэффициент экстинкции
|
20 дБ (PM) |
Внеполосное подавление
|
>50 дБ |
Оптическая мощность
|
500 мВт (CW), до 5 Вт по запросу |
Возвратные потери
|
>45 дБ |
Тип управления
|
ручной, электронный |
Тип волокна
|
SM и PM |
Интерфейс
|
USB или RS232 |
Вес
|
<0,75 кг |
Рабочая температура
|
от 10 до +50℃ |
Температура хранения
|
от -10 до +75℃ |
Применение:
- Подавление ASE шума
- Фильтрация широкополосных DWDM каналов
- Перестройка WDM
- Формирование импульсов
