- Двухполосный дихроичный фильтр 560/659 нм BrightLine® без оправы
- 22.0 мм x 29.0 мм x 1.1 мм
- 25.2 мм x 35.6 мм x 1.1 мм
Официальный дистрибьютор Semrock в РФ и странах Таможенного Союза АО «ЛЛС» предлагает наиболее выгодные условия поставки продукции Semrock, полную техническую поддержку, а также поставку образцов.
Semrock производит высококачественные дихроичные фильтры с несколькими чередующимися полосами пропускания и гашения излучения. Такие фильтры отличаются крутыми краями полос пропускания и большим коэффициентом пропускания (более 90%). Они созданы специально для широкополосных источников, таких как LED и металлогалогенные лампы.

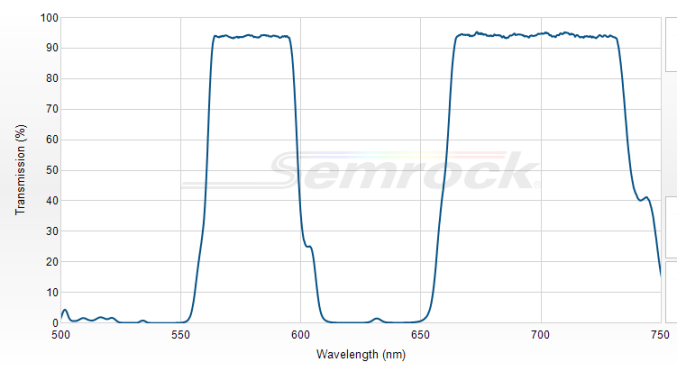

FF560/659-Di01-25x36 - двухполосный дихроичный фильтр серии BrightLine с пропусканием в областях 564 – 591 нм и 665 – 718 нм, а отражением в интервалах 514 – 553 нм и 617 – 652 нм.
Ключевые особенности:
- Многополосный дихроичный фильтр с краевыми длинами волн на 560 нм & 659 нм
- Ravg > 95% 514 – 553 нм & Ravg > 95% 617 – 652 нм
- Tavg > 90% 564 – 591 нм & Tavg > 90% 665 – 718 нм
- Уровень плоскостности: стандартный (радиус кривизны 6 м)
- Размер фильтра без оправы 25.2 мм x 35.6 мм x 1.1 мм или 22.0 мм x 29.0 мм x 1.1 мм, другие размеры - по заказу
Опции для заказа
- Оправа: да/нет
- Форма: круглая или прямоугольная
- Доступные размеры:
- Диаметр: 5 - 50.8 мм
- Прямоугольные размеры: 5 - 55 мм
АО «ЛЛС» является официальным дистрибьютором компании Semrock на территории Российской Федерации и стран Таможенного Союза, и предлагает наиболее выгодные условия поставки продукции, полную техническую поддержку, а также поставку образцов.
Полоса отражения 1
|
514 – 553 нм @ Ravg > 95% |
Краевая длина волны 1
|
560 нм |
Полоса пропускания 1
|
564 – 591 нм @ Tavg > 90% |
Полоса отражения 2
|
617 – 652 нм @ Ravg > 95% |
Краевая длина волны 2
|
659 нм |
Полоса пропускания 2
|
665 – 718 нм @ Tavg > 90% |
Угол падения
|
45° ± 1.5 ° |
Половина угла при вершине конуса
|
2° |
neff
|
1.76 |
Плоскостность
|
стандартная (радиус кривизны 6 м) |
Искажение волнового отраженного фронта
|
>> 6λ P-V RWE @ 632.8 нм |
Размеры
|
25.2 мм x 35.6 мм |
Допуск на размеры
|
± 0.1 мм |
Толщина фильтра
|
1.05 мм |
Допуск на толщину
|
± 0.05 мм |
Световой диаметр
|
≥ 80% |
Качество поверхности
|
S-D 60-40 |
Толщина подложки
|
1.05 мм |
Допуск на толщину подложки
|
± 0.05 мм |
Расположение фильтра
|
Отражающая поверхность обозначена номером детали - Ориентация в направлении падающего света |
