- многополосный дихроичный фильтр
- 22.0 мм x 29.0 мм x 1.1 мм
- 25.2 мм x 35.6 мм x 1.1 мм
Официальный дистрибьютор Semrock в РФ и странах Таможенного Союза АО «ЛЛС» предлагает наиболее выгодные условия поставки продукции Semrock, полную техническую поддержку, а также поставку образцов.
Дихроичные многополосные фильтры доступны с двумя, тремя, четырьмя и пятью полосами пропускания. Фильтры оптимизированы для обычных широкополосных источников возбуждения или лазерных линий. Такие фильтры используются для многоцветной флуоресцентной визуализации. Полосы пропускания имеют крутые края.

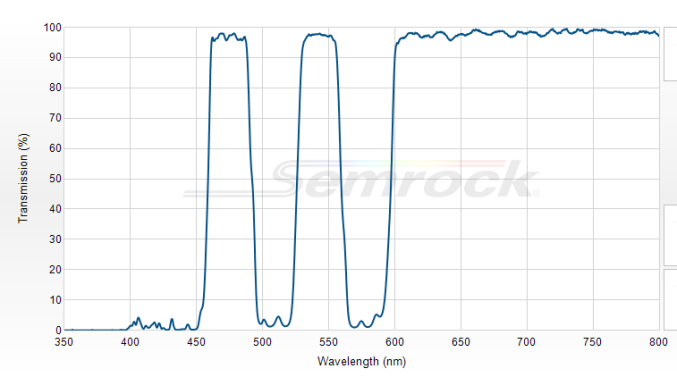

FF459/526/596-Di01-25x36 - 3-х полосный дихроичный фильтр с полосами пропускания: 464 – 486 нм, 532 – 554 нм, 603 – 800 нм, коэффициентом пропускания более 93%
Особенности
- Многополосный дихроичный фильтр с краевыми длина волн на 459 нм, 526 нм и 596 нм
- Размеры 25.2 мм x 35.6 мм x 1.1 мм или 22.0 мм x 29.0 мм x 1.1 мм
- Уровень плоскостности: стандартный (радиус кривизны порядка 6 м)
Опции для заказа
- Оправа: да/нет
- Форма: круглая или прямоугольная
- Доступные размеры:
- Диаметр: 5 - 50.8 мм
- Прямоугольные размеры: 5 - 55 мм
Компания АО «ЛЛС» является официальным дистрибьютором компании Semrock на территории Российской Федерации и стран Таможенного Союза, и предлагает наиболее выгодные условия поставки продукции, полную техническую поддержку, а также поставку образцов.
Полоса отражения 1
|
350 – 450 нм @ Ravg > 95% |
Краевая длина волны 1
|
459 нм |
Полоса пропускания 1
|
464 – 486 нм @ Tavg > 93% |
Полоса отражения 2
|
497.6 – 519.5 нм @ Ravg > 95% |
Краевая длина волны 2
|
526 нм |
Полоса пропускания 2
|
532 – 554 нм @ Tavg > 93% |
Полоса отражения 3
|
567.4 – 588.6 нм @ Ravg > 95% |
Краевая длина волны 3
|
596 нм |
Полоса пропускания 3
|
603 – 800 нм @ Tavg > 93% |
Угол падения
|
45° ± 1.5° |
Половина угла при вершине конуса
|
2° |
neff
|
1.65 |
Плоскостность
|
стандартная (радиус кривизны 6 м) |
Искажение волнового отраженного фронта
|
>> 6λ P-V RWE @ 632.8 нм |
Размеры
|
25.2 мм x 35.6 мм |
Допуск на размеры
|
± 0.1 мм |
Толщина фильтра
|
1.05 мм |
Допуск на толщину
|
± 0.05 мм |
Световой диаметр
|
≥ 80% |
Качество поверхности
|
S-D 60-40 |
Толщина подложки
|
1.05 мм |
Допуск на толщину подложки
|
± 0.05 мм |
Расположение фильтра
|
Отражающая поверхность обозначена номером детали - Ориентация в направлении падающего света |
