- однополосный фильтр 534/20 нм серии BrightLine®
- 21.8 мм x 2.0 мм
- 25 мм x 5.0 мм
- 32 мм x 5.0 мм
- 534 нм
- 524 – 544 нм, Tavg > 93%
- в оправе
Официальный дистрибьютор Semrock в РФ и странах Таможенного Союза АО «ЛЛС» предлагает наиболее выгодные условия поставки продукции Semrock, полную техническую поддержку, а также поставку образцов.
Компания Semrock предлагает широкий ассортимент однополосных фильтров, основанных на конструкции с одной подложкой, на поверхность которой нанесено прочное покрытие. Благодаря этому фильтры обладают отличными характеристиками и высокой надежностью.
FF01-534/20-25 - Однополосный фильтр серии BrightLine® с полосой пропускания 524 – 544 нм. В данной полосе длин волн пропускание фильтра составляет более 93%.
Ключевые особенности:
- Тонкопленочный фильтр на одной подложкой
- Tavg > 93% @524 – 544 нм
- Центральная длина волны 534 нм
- FWHM 25.6 нм
- Размер фильтра 25 мм x 5 мм
Опции для заказа
- Оправа: да/нет
- Форма: круглая или прямоугольная
- Доступные размеры:
- Диаметр: 5 - 50.8 мм
- Прямоугольные размеры: 5 - 50.8 мм
АО «ЛЛС» является официальным дистрибьютором компании Semrock на территории Российской Федерации и стран Таможенного Союза, и предлагает наиболее выгодные условия поставки продукции, полную техническую поддержку, а также поставку образцов.

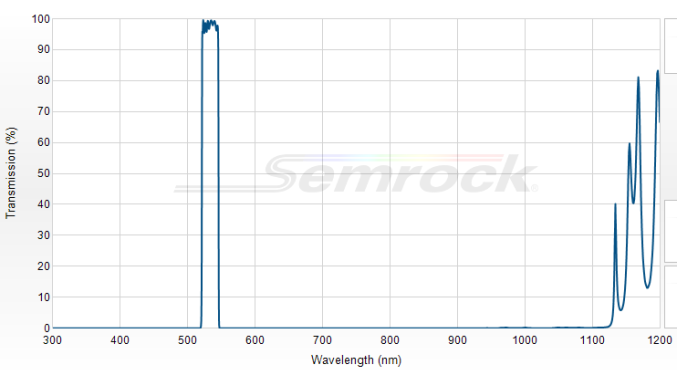

Пропускание
|
524 – 544 нм @Tavg > 93% |
Центральная длина волны
|
534 нм |
Гарантированная минимальная ширина полосы
|
20 нм |
FWHM
|
25.6 нм |
Полоса блокировки излучения 1
|
200 – 513 нм, ODavg > 5 |
Полоса блокировки излучения 2
|
551 нм, OD > 3.5 |
Полоса блокировки излучения 3
|
558 – 586 нм, ODavg > 10 |
Полоса блокировки излучения 4
|
586 – 700 нм, ODavg > 5 |
Полоса блокировки излучения 5
|
700 – 925 нм, ODavg > 4 |
Полоса блокировки излучения 6
|
925 – 1100 нм, ODavg > 2 |
Угол падения
|
0 ± 5° |
Порог повреждения излучением
|
Испытания показали отсутствие признаков повреждения при воздействии излучением мощностью не менее 6,0 Вт от ксеноновой дуговой лампы на фильтр диаметром более 25 мм (что соответствует 1,2 Вт / см2) в течение более 500 часов. |
neff
|
1.82 |
Диаметр
|
25 мм |
Допуск на диаметр
|
+ 0.0 / – 0.1 мм |
Толщина фильтра
|
5 мм |
Допуск на толщину
|
± 0.1 мм |
Световой диаметр
|
≥ 21 мм |
Качество поверхности
|
S-D 60-40 |
Толщина подложки
|
2.0 мм |
Допуск на толщину подложки
|
± 0.1 мм |
Расположение фильтра
|
Стрелка на оправе указывает предпочтительное направление распространения света |
