- однополосный фильтр 513/13 нм серии BrightLine®
- 21.8 мм x 2.0 мм
- 25 мм
- 25 мм x 5.0 мм
- 32 мм x 5.0 мм
- 513 нм
- 506.5 – 519.5 нм, Tavg > 93%
- в оправе
Официальный дистрибьютор Semrock в РФ и странах Таможенного Союза АО «ЛЛС» предлагает наиболее выгодные условия поставки продукции Semrock, полную техническую поддержку, а также поставку образцов.
Компания Semrock предлагает большой ассортимент высококачественных и надежных фильтров, которые оптимизированы для использования в различных флуоресцентных приборах.
FF01-513/13-25 - однополосный фильтр серии BrightLine® с полосой пропускания 506.5 – 519.5 нм, Tavg > 93%. Он основан на запатентованной конструкции с одной подложкой. На его поверхность нанесено прочное покрытие для обеспечения непревзойденных характеристик и высокой надежности.
Если не указано иное, все фильтры помещены в стандартную круглую оправу из черного анодированного алюминия диаметром 25 мм со световой апертурой не менее 21 мм.
Ключевые особенности:
- Тонкопленочный фильтр с одной подложкой
- Полоса пропускания 506.5 – 519.5 нм, Tavg > 93%
- Центральная длина волны 513 нм
- FWHM 17.5 нм
- Размер фильтра 25 мм x 5 мм
Опции для заказа
- Оправа: да/нет
- Форма: круглая или прямоугольная
- Доступные размеры:
- Диаметр: 5 - 50.8 мм
- Прямоугольные размеры: 5 - 50.8 мм
АО «ЛЛС» является официальным дистрибьютором компании Semrock на территории Российской Федерации и стран Таможенного Союза, и предлагает наиболее выгодные условия поставки продукции, полную техническую поддержку, а также поставку образцов.

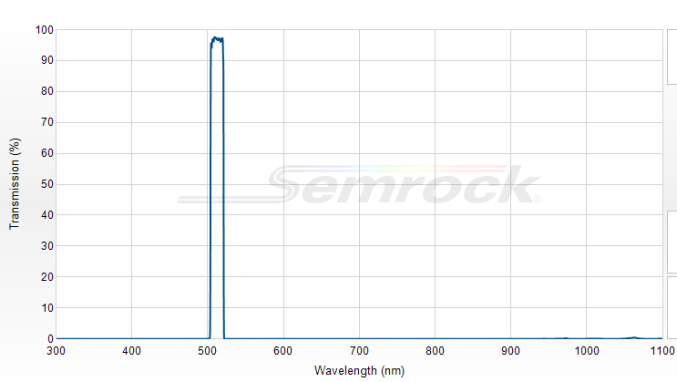

Пропускание
|
506.5 – 519.5 нм @Tavg > 93% |
Центральная длина волны
|
513 нм |
Гарантированная минимальная ширина полосы
|
13 нм |
FWHM
|
17.5 нм |
Полоса блокировки излучения 1
|
200 – 300 нм, ODavg > 5 |
Полоса блокировки излучения 2
|
300 – 496.4 нм, ODavg > 6 |
Полоса блокировки излучения 3
|
474 – 494.5 нм, ODavg > 8 |
Полоса блокировки излучения 4
|
500.5 нм, OD > 3.5 |
Полоса блокировки излучения 5
|
525.8 нм, OD > 3.5 |
Полоса блокировки излучения 6
|
532 – 554 нм, ODavg > 8 |
Полоса блокировки излучения 7
|
603 – 800 нм, ODavg > 8 |
Полоса блокировки излучения 8
|
530.4 – 850 нм, ODavg > 6 |
Полоса блокировки излучения 9
|
850 – 925 нм, ODavg > 4 |
Полоса блокировки излучения 10
|
925 – 1100 нм, ODavg > 2 |
Угол падения
|
0 ± 5° |
Порог повреждения излучением
|
Испытания показали отсутствие признаков повреждения при воздействии излучением мощностью не менее 6,0 Вт от ксеноновой дуговой лампы на фильтр диаметром более 25 мм (что соответствует 1,2 Вт / см2) в течение более 500 часов. |
neff
|
1.85 |
Диаметр
|
25 мм |
Допуск на диаметр
|
+ 0.0 / – 0.1 мм |
Толщина фильтра
|
5 мм |
Допуск на толщину
|
± 0.1 мм |
Световой диаметр
|
≥ 21 мм |
Качество поверхности
|
S-D 60-40 |
Толщина подложки
|
2.0 мм |
Допуск на толщину подложки
|
± 0.1 мм |
Расположение фильтра
|
Стрелка на оправе указывает предпочтительное направление распространения света |
