- однополосный фильтр 494/20 нм серии BrightLine®
- 25 мм
- 25 мм x 5.0 мм
- 32 мм x 5.0 мм
- 494 нм
- 484 – 504 нм, Tavg > 93%
- в оправе
Официальный дистрибьютор Semrock в РФ и странах Таможенного Союза АО «ЛЛС» предлагает наиболее выгодные условия поставки продукции Semrock, полную техническую поддержку, а также поставку образцов.
Компания Semrock специализируется на производстве и разработке высококачественных оптических фильтров.
FF01-494/20-25 - однополосный тонкопленочный фильтр серии BrightLine® с полосой пропускания 484 – 504 нм, Tavg > 93%. Он основан на конструкции с одной подложкой, на поверхность которой нанесено прочное покрытие, благодаря чему достигаются отличные характеристики и высокая надежность.
Если не указано обратное, все фильтры поставляются в круглой оправе из черного анодированного алюминия диаметром 25 мм со световой апертурой не менее 21 мм.
Ключевые особенности:
- Тонкопленочный фильтр с одной подложкой
- Tavg > 93% 484 – 504 нм
- Центральная длина волны 494 нм
- FWHM 25.2 нм
- Размер фильтра 25 мм x 5 мм
Опции для заказа
- Оправа: да/нет
- Форма: круглая или прямоугольная
- Доступные размеры:
- Диаметр: 5 - 50.8 мм
- Прямоугольные размеры: 5 - 50.8 мм
АО «ЛЛС» является официальным дистрибьютором компании Semrock на территории Российской Федерации и стран Таможенного Союза, и предлагает наиболее выгодные условия поставки продукции, полную техническую поддержку, а также поставку образцов.

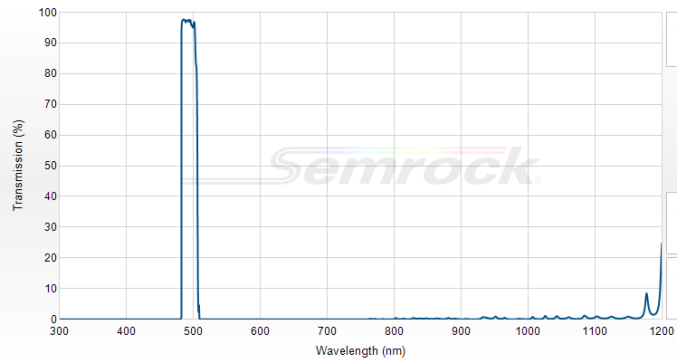

Пропускание
|
484 – 504 нм @Tavg > 93% |
Центральная длина волны
|
494 нм |
Гарантированная минимальная ширина полосы
|
20 нм |
FWHM
|
25.2 нм |
Полоса блокировки (не пропускания) 1
|
300 – 375 нм @ODavg >6 |
Полоса блокировки (не пропускания) 2
|
375 – 468 нм @ODavg >10 |
Полоса блокировки (не пропускания) 3
|
516 – 650 нм @ODavg >10 |
Полоса блокировки (не пропускания) 4
|
650 – 700 нм @ODavg >5 |
Полоса блокировки (не пропускания) 5
|
700 – 925 нм @ODavg >2.5 |
Полоса блокировки (не пропускания) 6
|
925 – 1150 нм @ODavg >2 |
Угол падения
|
0 ± 5° |
Порог повреждения излучением
|
Испытания показали отсутствие признаков повреждения при воздействии излучением мощностью не менее 6,0 Вт от ксеноновой дуговой лампы на фильтр диаметром более 25 мм (что соответствует 1,2 Вт / см2) в течение более 500 часов. |
neff
|
1.89 |
Диаметр
|
25 мм |
Допуск на диаметр
|
+ 0.0 / – 0.1 мм |
Толщина фильтра
|
5 мм |
Допуск на толщину
|
± 0.1 мм |
Световой диаметр
|
≥ 21 мм |
Качество поверхности
|
S-D 60-40 |
Толщина подложки
|
2 мм |
Допуск на толщину подложки
|
± 0.1 мм |
Расположение фильтра
|
Стрелка на оправе указывает предпочтительное направление распространения света |
