- однополосный фильтр 474/27 нм серии BrightLine®
- 25 мм
- 25 мм x 5.0 мм
- 32 мм x 5.0 мм
- 474.3 нм
- 461.0 – 487.5 нм, Tavg > 93%
- без оправы
- в оправе
Официальный дистрибьютор Semrock в РФ и странах Таможенного Союза АО «ЛЛС» предлагает наиболее выгодные условия поставки продукции Semrock, полную техническую поддержку, а также поставку образцов.
Компания Semrock разрабатывает и производит высококачественные оптические фильтры.
FF01-474/27-25 - однополосный тонкопленочный фильтр серии BrightLine® с полосой пропускания 461.0 – 487.5 нм, Tavg > 93%. Он основан на запатентованной конструкции с одной подложкой, на поверхность которой нанесено прочное покрытие, благодаря чему достигаются отличные параметры и высокая надежность фильтра.
Если не указано обратное, все фильтры поставляются в круглой оправе из черного анодированного алюминия диаметром 25 мм со световой апертурой не менее 21 мм.
Ключевые особенности:
- Тонкопленочный фильтр с одной подложкой
- Tavg > 93% 461.0 – 487.5 нм
- Центральная длина волны 474.3 нм
- FWHM 30.9 нм
- Размер фильтра 25 мм x 5 мм
Опции для заказа
- Оправа: да/нет
- Форма: круглая или прямоугольная
- Доступные размеры:
- Диаметр: 5 - 50.8 мм
- Прямоугольные размеры: 5 - 50.8 мм
АО «ЛЛС» является официальным дистрибьютором компании Semrock на территории Российской Федерации и стран Таможенного Союза, и предлагает наиболее выгодные условия поставки продукции, полную техническую поддержку, а также поставку образцов.

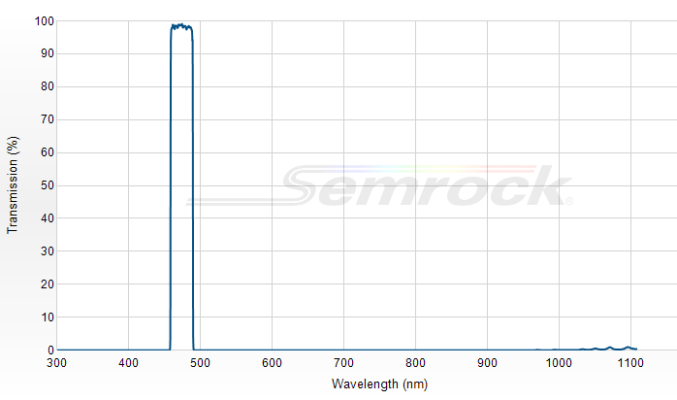

Пропускание
|
461.0 – 487.5 нм @Tavg > 93% |
Центральная длина волны
|
474.3 нм |
Гарантированная минимальная ширина полосы
|
26.5 нм |
FWHM
|
30.9 нм |
Полоса блокировки (не пропускания) 1
|
200 – 300 нм @ODavg > 5 |
Полоса блокировки (не пропускания) 2
|
300 – 450 нм @ODavg > 6 |
Полоса блокировки (не пропускания) 3
|
414 – 450 нм @OD > 8 |
Полоса блокировки (не пропускания) 4
|
455.5 нм @OD > 3.5 |
Полоса блокировки (не пропускания) 5
|
493.5 нм @OD > 3.5 |
Полоса блокировки (не пропускания) 6
|
499.5 – 530 нм @ODavg > 8 |
Полоса блокировки (не пропускания) 7
|
580 – 611 нм @ODavg > 8 |
Полоса блокировки (не пропускания) 8
|
659.5 – 800 нм @ODavg > 8 |
Полоса блокировки (не пропускания) 9
|
530 – 850 нм @ODavg > 6 |
Полоса блокировки (не пропускания) 10
|
850 – 925 нм @ODavg > 4 |
Полоса блокировки (не пропускания) 11
|
925 – 1100 нм @ODavg > 2 |
Угол падения
|
0 ± 5° |
Порог повреждения излучением
|
Испытания показали отсутствие признаков повреждения при воздействии излучением мощностью не менее 6,0 Вт от ксеноновой дуговой лампы на фильтр диаметром более 25 мм (что соответствует 1,2 Вт / см2) в течение более 500 часов. |
neff
|
2.02 |
Диаметр
|
25 мм |
Допуск на диаметр
|
+ 0.0 / – 0.1 мм |
Толщина фильтра
|
5 мм |
Допуск на толщину
|
± 0.1 мм |
Световой диаметр
|
≥ 21 мм |
Качество поверхности
|
S-D 60-40 |
Толщина подложки
|
2 мм |
Допуск на толщину подложки
|
± 0.1 мм |
Расположение фильтра
|
Стрелка на оправе указывает предпочтительное направление распространения света |
