- Трехполосный фильтр 464/542/639 нм BrightLine®
- Трехполосный фильтр 464/542/639 нм BrightLine® без оправы
- 25 мм x 3.5 мм
Официальный дистрибьютор Semrock в РФ и странах Таможенного Союза АО «ЛЛС» предлагает наиболее выгодные условия поставки продукции Semrock, полную техническую поддержку, а также поставку образцов.
Многополосные флуоресцентные фильтры от Semrock основаны на запатентованной конструкции с одной подложкой. Эти фильтры имеют Tavg > 90% в полосе пропускания, крутые и четкие границы полос пропускания и отличную блокировку между ними. На поверхность фильтров нанесено прочное покрытие для обеспечения высокого порога повреждения лазерным излучением.

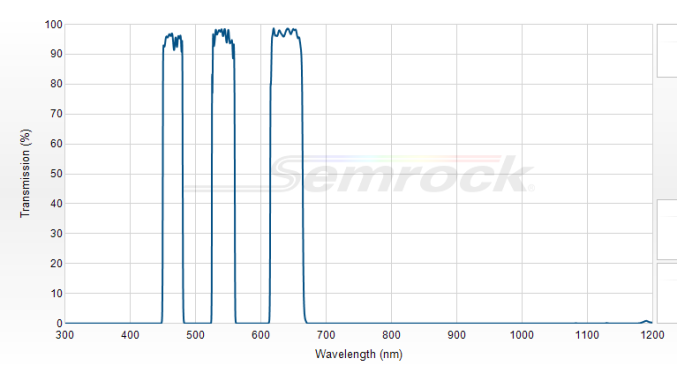

FF01-464/542/639-25 - трехполосный фильтр с пропусканием, находящимся в пределах 451 - 660 нм (за исключением полос блокировки)
Ключевые особенности:
- Пропускание: Tavg > 90% 449 – 479 нм, Tavg > 90% 532 – 552 нм & Tavg > 90% 614 – 664 нм
- Центральные длины волн: 464 нм, 542 нм & 639 нм
- Размер фильтра 25 мм x 3.5 мм (в оправе) или 23.3 мм x 2.0 мм (без оправы)
По умолчанию все фильтры помещены в стандартную круглую оправу из черного анодированного алюминия диаметром 25 мм. Вы также можете заказать фильтры без оправы (-D).
Опции для заказа
- Оправа: да/нет
- Форма: круглая или прямоугольная
- Доступные размеры:
- Диаметр: 5 - 50.8 мм
- Прямоугольные размеры: 5 - 50.8 мм
АО «ЛЛС» является официальным дистрибьютором компании Semrock на территории Российской Федерации и стран Таможенного Союза, и предлагает наиболее выгодные условия поставки продукции, полную техническую поддержку, а также поставку образцов.
Полоса пропускания 1
|
451 – 474 нм @Tavg > 90% |
Центральная длина волны 1
|
464 нм |
Гарантированная минимальная ширина полосы 1
|
23 нм |
FWHM 1
|
31.8 нм (тип.) |
Полоса пропускания 2
|
530 – 557 нм @Tavg > 90% |
Центральная длина волны 2
|
542 нм |
Гарантированная минимальная ширина полосы 2
|
27 нм |
FWHM 2
|
35.3 нм (тип.) |
Полоса пропускания 3
|
618 – 660 нм @Tavg > 90% |
Центральная длина волны 3
|
639 нм |
Гарантированная минимальная ширина полосы 3
|
42 нм |
FWHM 3
|
50.1 нм (тип.) |
Полоса блокировки (не пропускания) 1
|
275 – 435 нм @ODavg > 5 |
Полоса блокировки (не пропускания) 2
|
435 – 440 нм @ODavg > 3.301 |
Полоса блокировки (не пропускания) 3
|
488 – 493 нм @ODavg > 3.301 |
Полоса блокировки (не пропускания) 4
|
493 – 515 нм @ODavg > 5 |
Полоса блокировки (не пропускания) 5
|
515 – 520 нм @ODavg > 3.301 |
Полоса блокировки (не пропускания) 6
|
570 – 575 нм @ODavg > 3.301 |
Полоса блокировки (не пропускания) 7
|
575 – 602 нм @ODavg > 5 |
Полоса блокировки (не пропускания) 8
|
602 – 607 нм @ODavg > 3.301 |
Полоса блокировки (не пропускания) 9
|
675 – 680 нм @ODavg > 3.301 |
Полоса блокировки (не пропускания) 10
|
680 – 1000 нм @ODavg > 5 |
Угол падения
|
0 ± 5° |
Порог повреждения излучением
|
Испытания показали отсутствие признаков повреждения при воздействии излучением мощностью не менее 6,0 Вт от ксеноновой дуговой лампы на фильтр диаметром более 25 мм (что соответствует 1,2 Вт / см2) в течение более 500 часов. |
neff
|
1.94 |
Диаметр
|
25 мм |
Допуск на диаметр
|
+ 0.0 / – 0.1 мм |
Толщина фильтра
|
3.5 мм |
Допуск на толщину
|
± 0.1 мм |
Световой диаметр
|
≥ 22 мм |
Качество поверхности
|
S-D 60-40 |
Толщина подложки
|
2.0 мм |
Допуск на толщину подложки
|
± 0.1 мм |
Расположение фильтра
|
Стрелка на оправе указывает предпочтительное направление распространения света |
