- многополосный фильтр серии BrightLine®
- 21.8 мм x 2.0 мм (без оправы)
- 25 мм x 5.0 мм
- 32 мм x 5.0 мм
Официальный дистрибьютор Semrock в РФ и странах Таможенного Союза АО «ЛЛС» предлагает наиболее выгодные условия поставки продукции Semrock, полную техническую поддержку, а также поставку образцов.
Semrock разрабатывает и производит высококачественные многополосные фильтры, основанные на запатентованной технологии, использующей одну стеклянную подложку. Они оптимизированы для использования в различных флуоресцентных приборах. Эти фильтры имеют прочное покрытие и чрезвычайно высокий коэффициент пропускания, а также крутые и четкие границы и эффективное гашение излучения между полосами пропускания.

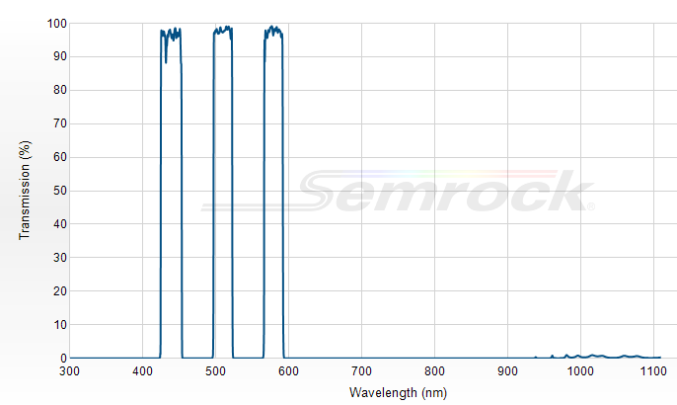

FF01-438/509/578-25 - это 3х-полосный фильтр, оптимизированный на пропускание в диапазоне 426 - 588.6 нм.
Ключевые особенности:
- Tavg > 93% 426 – 450 нм, Tavg > 93% 497.6 – 519.5 нм, Tavg > 93% 567.4 – 588.6 нм
- Центральные длины волн: 438 нм, 509 нм, 578 нм
- Размер фильтра 25 мм x 5.0 мм, 32 мм x 5.0 мм или 21.8 мм x 2.0 мм (без оправы)
Фильтры могут быть помещены в круглую оправу из черного анодированного алюминия диаметром 25 мм или поставляться без нее.
Опции для заказа
- Оправа: да/нет
- Форма: круглая или прямоугольная
- Доступные размеры:
- Диаметр: 5 - 50.8 мм
- Прямоугольные размеры: 5 - 50.8 мм
АО «ЛЛС» является официальным дистрибьютором компании Semrock на территории Российской Федерации и стран Таможенного Союза, и предлагает наиболее выгодные условия поставки продукции, полную техническую поддержку, а также поставку образцов.
Полоса пропускания 1
|
426 – 450 нм @Tabs > 93% |
Центральная длина волны 1
|
438 нм |
Гарантированная минимальная ширина полосы 1
|
24 нм |
FWHM 1
|
28.8 нм (тип.) |
Полоса пропускания 2
|
497.6 – 519.5 нм @Tabs > 93% |
Центральная длина волны 2
|
509 нм |
Гарантированная минимальная ширина полосы 2
|
21.9 нм |
FWHM 2
|
25.5 нм (тип.) |
Полоса пропускания 3
|
567.4 – 588.6 нм @Tabs > 93% |
Центральная длина волны 3
|
578 нм |
Гарантированная минимальная ширина полосы 3
|
21.2 нм |
FWHM 3
|
25.2 нм (тип.) |
Полоса блокировки (не пропускания) 1
|
200 – 300 нм @ODavg > 5 |
Полоса блокировки (не пропускания) 2
|
300 – 421.1 нм @ODavg > 6 |
Полоса блокировки (не пропускания) 3
|
458.5 нм @ODavg > 3.5 |
Полоса блокировки (не пропускания) 4
|
464 – 486 нм @ODavg > 8 |
Полоса блокировки (не пропускания) 5
|
491.8 нм @ODavg > 3.5 |
Полоса блокировки (не пропускания) 6
|
525.8 нм @ODavg > 3.5 |
Полоса блокировки (не пропускания) 7
|
532 – 554 нм @ODavg > 8 |
Полоса блокировки (не пропускания) 8
|
560.7 нм @ODavg > 3.5 |
Полоса блокировки (не пропускания) 9
|
595.8 нм @ODavg > 3.5 |
Полоса блокировки (не пропускания) 10
|
603 – 800 нм @ODavg > 8 |
Полоса блокировки (не пропускания) 11
|
800 – 850 нм @ODavg > 6 |
Полоса блокировки (не пропускания) 12
|
850 – 925 нм @ODavg > 4 |
Полоса блокировки (не пропускания) 13
|
925 – 1100 нм @ODavg > 2 |
Угол падения
|
0 ± 5° |
Порог повреждения излучением
|
Испытания показали отсутствие признаков повреждения при воздействии излучением мощностью не менее 6,0 Вт от ксеноновой дуговой лампы на фильтр диаметром более 25 мм (что соответствует 1,2 Вт / см2) в течение более 500 часов. |
neff
|
1.90 |
Диаметр
|
25 мм |
Допуск на диаметр
|
+ 0.0 / – 0.1 мм |
Толщина фильтра
|
5.0 мм |
Допуск на толщину
|
± 0.1 мм |
Световой диаметр
|
≥ 21 мм |
Качество поверхности
|
S-D 60-40 |
Толщина подложки
|
2 мм |
Допуск на толщину подложки
|
± 0.1 мм |
Расположение фильтра
|
Стрелка на оправе указывает предпочтительное направление распространения света |
