- многополосный фильтр серии BrightLine®
- 23.3 мм x 2.0 мм (без оправы)
- 25 мм x 3.5 мм
Официальный дистрибьютор Semrock в РФ и странах Таможенного Союза АО «ЛЛС» предлагает наиболее выгодные условия поставки продукции Semrock, полную техническую поддержку, а также поставку образцов.
Semrock разрабатывает и производит высококачественные многополосные фильтры, основанные на запатентованной технологии, использующей одну стеклянную подложку. Они оптимизированы для использования в различных флуоресцентных приборах. Эти фильтры имеют прочное покрытие и чрезвычайно высокий коэффициент пропускания, а также крутые и четкие границы и эффективное гашение излучения между полосами пропускания.

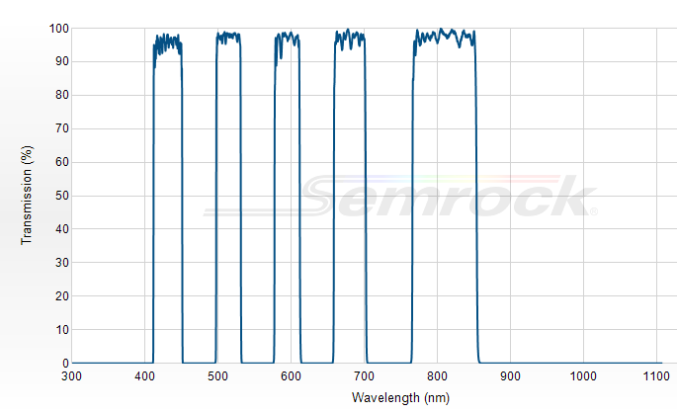

FF01-432/515/595/681/809-25 - это 5-полосный фильтр, оптимизированный на пропускание в диапазоне 414 - 849.5 нм.
Ключевые особенности:
- Tavg > 93% 414– 450 нм, Tavg > 93% 499.5 – 530 нм, Tavg > 93% 580 – 611 нм, Tavg > 93% 661 – 701 нм & Tavg > 93% 768.5 – 849.5 нм
- Центральные длины волн: 432 нм, 515 нм, 595 нм, 681 нм & 809 нм
- Размер фильтра 25 мм x 3,5 мм или 23.3 мм x 2.0 мм (без оправы)
Фильтры могут быть помещены в круглую оправу из черного анодированного алюминия диаметром 25 мм или поставляться без нее.
Опции для заказа
- Оправа: да/нет
- Форма: круглая или прямоугольная
- Доступные размеры:
- Диаметр: 5 - 50.8 мм
- Прямоугольные размеры: 5 - 50.8 мм
АО «ЛЛС» является официальным дистрибьютором компании Semrock на территории Российской Федерации и стран Таможенного Союза, и предлагает наиболее выгодные условия поставки продукции, полную техническую поддержку, а также поставку образцов.
Полоса пропускания 1
|
414– 450 нм @Tabs > 93% |
Центральная длина волны 1
|
432 нм |
Гарантированная минимальная ширина полосы 1
|
36 нм |
FWHM 1
|
39.7 нм (тип.) |
Полоса пропускания 2
|
499.5 – 530 нм @Tabs > 93% |
Центральная длина волны 2
|
515 нм |
Гарантированная минимальная ширина полосы 2
|
30.5 нм |
FWHM 2
|
33.8 нм (тип.) |
Полоса пропускания 3
|
580 – 611 нм @Tabs > 93% |
Центральная длина волны 3
|
595 нм |
Гарантированная минимальная ширина полосы 3
|
31 нм |
FWHM 3
|
34.8 нм (тип.) |
Полоса пропускания 4
|
661 – 701 нм @Tabs > 93% |
Центральная длина волны 4
|
681 нм |
Гарантированная минимальная ширина полосы 4
|
40 нм |
FWHM 4
|
43.8 нм (тип.) |
Полоса пропускания 5
|
768.5 – 849.5 нм @Tabs > 93% |
Центральная длина волны 5
|
809 нм |
Гарантированная минимальная ширина полосы 5
|
81 нм |
FWHM 5
|
87.5 нм (тип.) |
Полоса блокировки (не пропускания) 1
|
200 – 352 нм @ODavg > 4 |
Полоса блокировки (не пропускания) 2
|
352 – 404 нм @ODavg > 8 |
Полоса блокировки (не пропускания) 3
|
409 нм @ODavg > 3.5 |
Полоса блокировки (не пропускания) 4
|
455.5 нм @ODavg > 3.5 |
Полоса блокировки (не пропускания) 5
|
461 – 487.5 нм @ODavg > 8 |
Полоса блокировки (не пропускания) 6
|
493.5 нм @ODavg > 3.5 |
Полоса блокировки (не пропускания) 7
|
536.5 нм @ODavg > 3.5 |
Полоса блокировки (не пропускания) 8
|
543 – 566 нм @ODavg > 8 |
Полоса блокировки (не пропускания) 9
|
573 нм @ODavg > 3.5 |
Полоса блокировки (не пропускания) 10
|
618.5 нм @ODavg > 3.5 |
Полоса блокировки (не пропускания) 11
|
626 – 644 нм @ODavg > 8 |
Полоса блокировки (не пропускания) 12
|
651.8 нм @ODavg > 3.5 |
Полоса блокировки (не пропускания) 13
|
711 нм @ODavg > 3.5 |
Полоса блокировки (не пропускания) 14
|
721 – 749 нм @ODavg > 8 |
Полоса блокировки (не пропускания) 15
|
759 нм @ODavg > 3.5 |
Полоса блокировки (не пропускания) 16
|
870 – 900 нм @ODavg > 5 |
Полоса блокировки (не пропускания) 17
|
900 – 1080 нм @ODavg > 5 |
Полоса блокировки (не пропускания) 18
|
1080 – 1100 нм @ODavg > 2 |
Угол падения
|
0 ± 5° |
Порог повреждения излучением
|
Испытания показали отсутствие признаков повреждения при воздействии излучением мощностью не менее 6,0 Вт от ксеноновой дуговой лампы на фильтр диаметром более 25 мм (что соответствует 1,2 Вт / см2) в течение более 500 часов. |
neff
|
1.89 |
Диаметр
|
25 мм |
Допуск на диаметр
|
+ 0.0 / – 0.1 мм |
Толщина фильтра
|
3.5 мм |
Допуск на толщину
|
± 0.1 мм |
Световой диаметр
|
≥ 21 мм |
Качество поверхности
|
S-D 60-40 |
Толщина подложки
|
2 мм |
Допуск на толщину подложки
|
± 0.1 мм |
Расположение фильтра
|
Стрелка на оправе указывает предпочтительное направление распространения света |
