- Однополосный фильтр серии BrightLine®
- 21.8 мм x 2.0 мм
- 25 мм x 5.0 мм
- 392.5 нм
- 381.0 – 404.0 нм, Tavg > 93%
- в оправе
Официальный дистрибьютор Semrock в РФ и странах Таможенного Союза АО «ЛЛС» предлагает наиболее выгодные условия поставки продукции Semrock, полную техническую поддержку, а также поставку образцов.
Компания Semrock производит высококачественные однополосные фильтры для использования в различных флуоресцентных приборах.
FF01-392/23-25 - однополосный фильтр с пропусканием в интервале 381.0 – 404.0 нм,Tavg > 93%. Он произведен на базе запатентованной конструкции с одной подложкой и твердым покрытием для обеспечения отличных характеристик и надежности.
По умолчанию все фильтры помещены в стандартную круглую оправу из алюминия с черным анодированным покрытием. Есть возможность заказать фильтр без оправы.
Ключевые особенности:
- Tavg > 93% 381.0 – 404.0 нм
- Центральная длина волны 392.5 нм и GMBW (гарантированная минимальная полоса пропускания 93%) 23 нм
- FWHM 26.7 нм
- Другие размеры - по заказу
Опции для заказа
- Оправа: да/нет
- Форма: круглая или прямоугольная
- Доступные размеры:
- Диаметр: 5 - 50.8 мм
- Прямоугольные размеры: 5 - 80.8 мм
АО «ЛЛС» является официальным дистрибьютором компании Semrock на территории Российской Федерации и стран Таможенного Союза, и предлагает наиболее выгодные условия поставки продукции, полную техническую поддержку, а также поставку образцов.

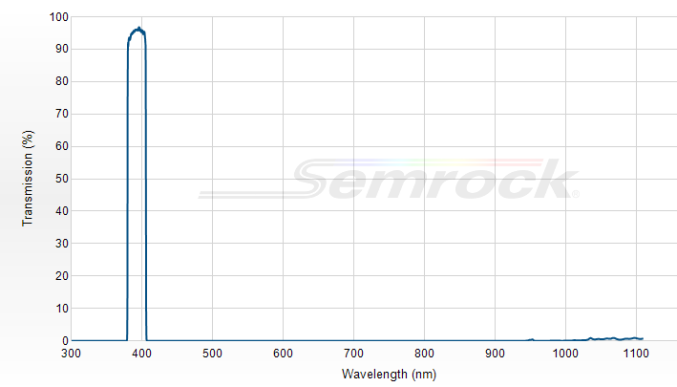

Пропускание
|
Tavg > 93% 381.0 – 404.0 нм |
Центральная длина волны
|
392.5 нм |
Гарантированная минимальная ширина полосы
|
23 нм |
FWHM
|
26.7 нм |
Полоса блокировки (не пропускания) 1
|
ODavg > 5 200 – 300 нм |
Полоса блокировки (не пропускания) 2
|
ODavg > 6 300 – 375 нм |
Полоса блокировки (не пропускания) 3
|
OD > 3.5 409 нм |
Полоса блокировки (не пропускания) 4
|
ODavg > 8 414 – 450 нм |
Полоса блокировки (не пропускания) 5
|
ODavg > 8 499.5 – 530 нм |
Полоса блокировки (не пропускания) 6
|
ODavg > 8 580 – 611 нм |
Полоса блокировки (не пропускания) 7
|
ODavg > 8 659.5 – 800 нм |
Полоса блокировки (не пропускания) 8
|
ODavg > 6 450 – 850 нм |
Полоса блокировки (не пропускания) 9
|
ODavg > 4 850 – 925 нм |
Полоса блокировки (не пропускания) 10
|
ODavg > 2 925 – 1100 нм |
Угол падения
|
0 ± 5° |
Порог повреждения излучением
|
Испытания показали отсутствие признаков повреждения при воздействии излучением мощностью не менее 6,0 Вт от ксеноновой дуговой лампы на фильтр диаметром более 25 мм (что соответствует 1,2 Вт / см2) в течение более 500 часов. |
neff
|
1.96 |
Диаметр
|
25 мм |
Допуск на диаметр
|
+ 0.0 / – 0.1 мм |
Толщина фильтра
|
5.0 мм (в оправе) |
Допуск на толщину
|
± 0.1 мм |
Световой диаметр
|
≥ 21 мм |
Качество поверхности
|
S-D 60-40 |
Толщина подложки
|
2.0 мм |
Допуск на толщину подложки
|
± 0.1 мм |
Расположение фильтра
|
Стрелка на оправе указывает предпочтительное направление распространения света |
