- многополосный фильтр серии BrightLine®
- 21.8 мм x 3.5 мм (без оправы)
- 25 мм x 5.0 мм
Официальный дистрибьютор Semrock в РФ и странах Таможенного Союза АО «ЛЛС» предлагает наиболее выгодные условия поставки продукции Semrock, полную техническую поддержку, а также поставку образцов.
Semrock разрабатывает и производит высококачественные многополосные фильтры, основанные на запатентованной технологии, использующей одну стеклянную подложку. Они оптимизированы для использования в различных флуоресцентных приборах. Эти фильтры имеют прочное покрытие и чрезвычайно высокий коэффициент пропускания, а также крутые и четкие границы и эффективное гашение излучения между полосами пропускания.

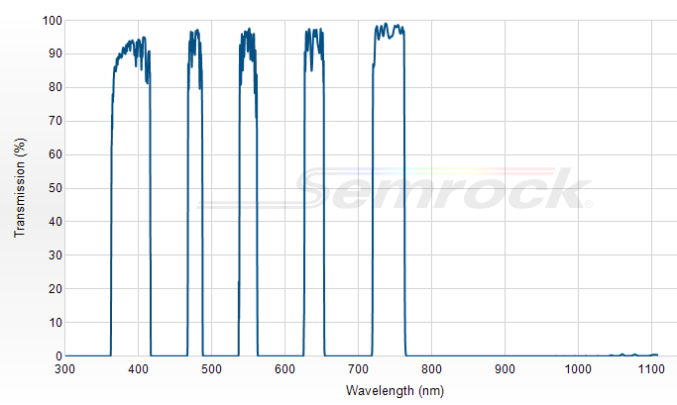

FF01-391/477/549/639/741-25 - это 5-полосный фильтр, оптимизированный на пропускание в диапазоне 369 - 757 нм.
Ключевые особенности:
- Tavg > 85% 369 – 413 нм, Tavg > 90% 471 – 483 нм, Tavg > 90% 541 – 557 нм, Tavg > 90% 630 – 647 нм & Tavg > 90% 725 – 757 нм
- Центральные длины волн: 391 нм, 477 нм, 549 нм, 638.5 нм & 741 нм
- Размер фильтра 25 мм x 5.0 мм или 21.8 мм x 3.5 мм (без оправы)
Фильтры могут быть помещены в круглую оправу из черного анодированного алюминия диаметром 25 мм или поставляться без нее.
Опции для заказа
- Оправа: да/нет
- Форма: круглая или прямоугольная
- Доступные размеры:
- Диаметр: 5 - 50.8 мм
- Прямоугольные размеры: 5 - 50.8 мм
АО «ЛЛС» является официальным дистрибьютором компании Semrock на территории Российской Федерации и стран Таможенного Союза, и предлагает наиболее выгодные условия поставки продукции, полную техническую поддержку, а также поставку образцов.
Полоса пропускания 1
|
369 – 413 нм @Tabs > 85% |
Центральная длина волны 1
|
391 нм |
Гарантированная минимальная ширина полосы 1
|
44 нм |
FWHM 1
|
54.4 нм (тип.) |
Полоса пропускания 2
|
471 – 483 нм @Tabs > 90% |
Центральная длина волны 2
|
477 нм |
Гарантированная минимальная ширина полосы 2
|
12 нм |
FWHM 2
|
20.4 нм (тип.) |
Полоса пропускания 3
|
541 – 557 нм @Tabs > 90% |
Центральная длина волны 3
|
549 нм |
Гарантированная минимальная ширина полосы 3
|
16 нм |
FWHM 3
|
25.7 нм (тип.) |
Полоса пропускания 4
|
630 – 647 нм @Tabs > 90% |
Центральная длина волны 4
|
638.5 нм |
Гарантированная минимальная ширина полосы 4
|
17 нм |
FWHM 4
|
27.6 нм (тип.) |
Полоса пропускания 5
|
725 – 757 нм @Tabs > 90% |
Центральная длина волны 5
|
741 нм |
Гарантированная минимальная ширина полосы 5
|
32 нм |
FWHM 5
|
45.1 нм (тип.) |
Полоса блокировки (не пропускания) 1
|
200 – 275 нм @ODavg >6 |
Полоса блокировки (не пропускания) 2
|
275 – 358 нм @ODavg > 6 |
Полоса блокировки (не пропускания) 3
|
420 нм @ODavg > 3.5 |
Полоса блокировки (не пропускания) 4
|
426 – 456 нм @ODavg > 6 |
Полоса блокировки (не пропускания) 5
|
463 нм @ODavg > 3.5 |
Полоса блокировки (не пропускания) 6
|
491 нм @ODavg > 3.5 |
Полоса блокировки (не пропускания) 7
|
498 – 524 нм @ODavg > 6 |
Полоса блокировки (не пропускания) 8
|
532 нм @ODavg > 3.5 |
Полоса блокировки (не пропускания) 9
|
566 нм @ODavg > 3.5 |
Полоса блокировки (не пропускания) 10
|
574 – 611 нм @ODavg > 6 |
Полоса блокировки (не пропускания) 11
|
620 нм @ODavg > 3.5 |
Полоса блокировки (не пропускания) 12
|
657.5 нм @ODavg > 3.5 |
Полоса блокировки (не пропускания) 13
|
667 – 701 нм @ODavg > 6 |
Полоса блокировки (не пропускания) 14
|
712 нм @ODavg > 3.5 |
Полоса блокировки (не пропускания) 15
|
771 нм @ODavg > 3.5 |
Полоса блокировки (не пропускания) 16
|
784 – 850 нм @ODavg > 6 |
Полоса блокировки (не пропускания) 17
|
850 – 925 нм @ODavg > 6 |
Полоса блокировки (не пропускания) 18
|
925 – 1100 нм @ODavg > 2 |
Угол падения
|
0 ± 5° |
Порог повреждения излучением
|
Испытания показали отсутствие признаков повреждения при воздействии излучением мощностью не менее 6,0 Вт от ксеноновой дуговой лампы на фильтр диаметром более 25 мм (что соответствует 1,2 Вт / см2) в течение более 500 часов. |
neff
|
1.81 |
Диаметр
|
25 мм |
Допуск на диаметр
|
+ 0.0 / – 0.1 мм |
Толщина фильтра
|
5.0 мм |
Допуск на толщину
|
± 0.1 мм |
Световой диаметр
|
≥ 21 мм |
Качество поверхности
|
S-D 60-40 |
Толщина подложки
|
2 мм |
Допуск на толщину подложки
|
± 0.1 мм |
Расположение фильтра
|
Стрелка на оправе указывает предпочтительное направление распространения света |
