Волоконные массивы, в первую очередь одномерные, уже давно широко используются в оптической связи. Однако в связи с быстрым ростом спроса на более высокие скорости передачи данных и появлением недавно разработанных двумерных волоконных массивов, способных обеспечить более высокую плотность оптической передачи, переход от традиционных одномерных волоконных массивов к двумерным постепенно становится тенденцией и необходимостью в отрасли.

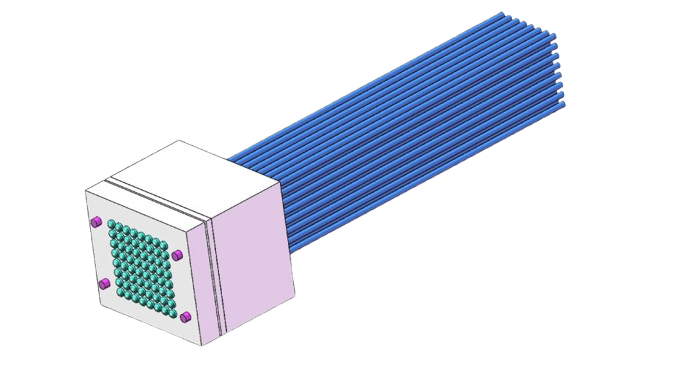

Двумерный волоконный массив включает в себя следующие компоненты: двумерную стеклянную/керамическую пластину с микроотверстиями, стеклянный блок, металлический корпус и M × N оптических волокон. Двумерная пористая стеклянная/керамическая пластина имеет множество небольших отверстий, образующих двумерную матрицу волокон. Массив из M × N оптических волокон проходит через эти отверстия и фиксируется с помощью клея. Металлический корпус служит опорой и защитным кожухом для волокон.
Двумерные волоконные массивы широко используются в устройствах на основе оптических волноводов, интегральной оптике, оптической визуализации и т. д.
Основное отличие коллиматорного массива от стандартного 2D-массива – наличие блока микро-коллиматоров. Он позволяет получить сборку MxN пучков с минимальной расходимостью, это находит применение в MEMS-переключателях, OXC (оптические кросс-коннекты), WSS (спектрально селективные переключатели) и ROADM.

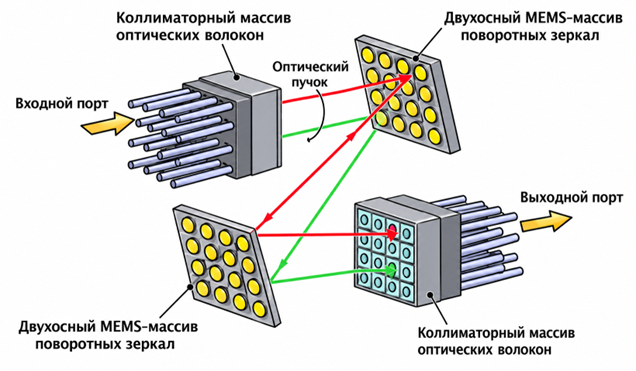

Принцип работы волоконного коллиматорного массива
- ROADM
- OXC
- MEMS-переключатели
- Лидарные технологии
- Системы визуализации
- Интерферометрия
