AMP
Характеристики
Материал
—
Алюминиевый сплав 6061-T6
Обработка поверхности
—
Чёрное анодирование
Применяемые оптические компоненты
—
Призмы, кубические элементы и т. д.
Пусконаладка и обучение персонала
Доступен лизинг, кредит, рассрочка
Подберем оборудование под ваши задачи
Гарантийное и постгарантийное обслуживание без привлечения производителя
Бесплатная доставка
Дистрибьютор LBTEK в РФ и странах Таможенного Союза АО «ЛЛС» предлагает наиболее выгодные условия поставки продукции LBTEK, полную техническую поддержку, а также поставку образцов.

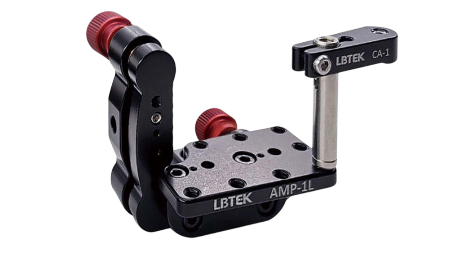

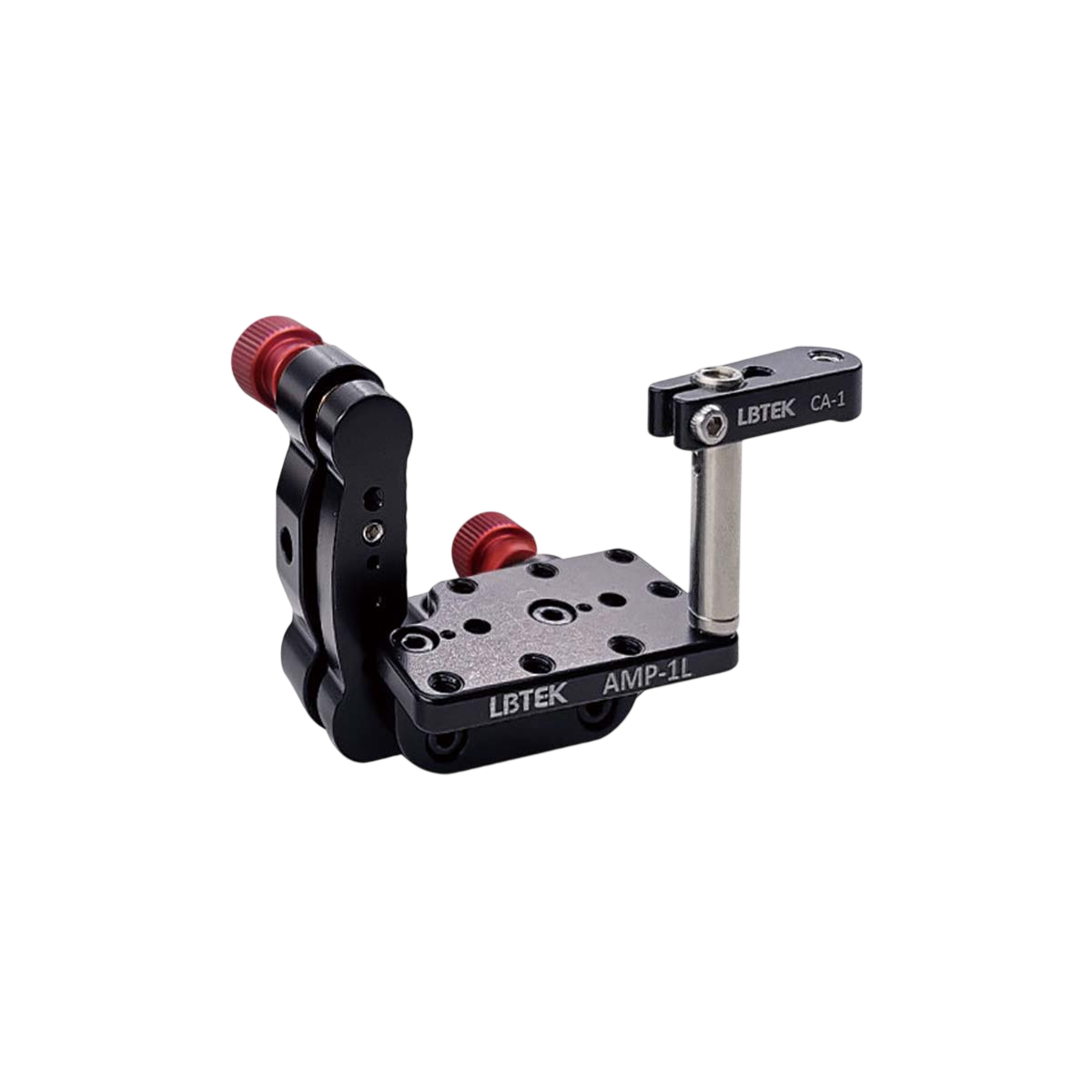

Двумерный регулируемый держатель призм LBTEK подходит для установки призм, кубических элементов и других оптических компонентов. Он оснащается регулируемым зажимным рычагом CA-1 (приобретается отдельно), размер монтажной платформы составляет 45 мм × 26 мм, что позволяет удерживать оптические компоненты высотой до 26,2 мм. В основании держателя предусмотрены два отверстия с цековкой под винты M4 для соединения с оптическими стойками. Два регулировочных винта M6×0,25 обеспечивают углы наклона по тангажу и рысканию в диапазоне ±4°. На концах регулировочных винтов расположены шестигранные гнёзда для настройки с помощью ключа на 2 мм.
Ключевые особенности:
Ключевые особенности:
- Диапазон регулировки по тангажу/рысканию ±4°
- Точность за оборот 0,4°
- Зажимной механизм Регулируемый зажимной рычаг CA-1 (входит в комплект или приобретается отдельно)
- Максимальная высота зажима 26,2 мм
- Размер монтажной платформы 45 мм × 26 мм
- Конфигурация Возможна установка с левой или правой стороны
- Крепление к стойкам Два отверстия с цековкой под винты M4
- Регулировочные винты Два M6×0,25 (шестигранное гнездо, ключ 2 мм)
- Установка тонких оптических компонентов
- Одновременная юстировка по двум осям
- Непрерывное вращение 360°
- Сборка оптических систем
- Лабораторные эксперименты
- Блокировка положения
- Работа в ограниченном пространстве
