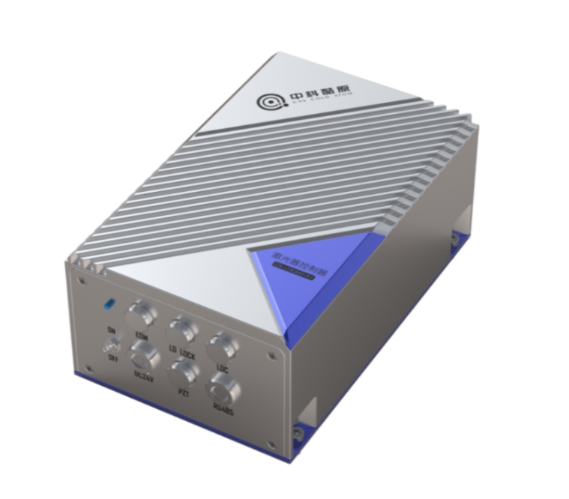

CA-AOMD
Характеристики
Диапазон выходных частот
—
50~400 МГц
Максимальная выходная мощность
—
33 дБм
Диапазон перестройки частоты
—
0-100%
Глубина амплитудной модуляции
—
0-100%
Полоса частотной модуляции
—
100 кГц
Полоса амплитудной модуляции
—
50 кГц
Коэффициент стоячей волны по напряжению
—
< 1.5
Входное сопротивление (аналоговый вход)
—
>10 кОм
Входное напряжение (аналоговый вход)
—
0-10 В
Входное сопротивление (цифровой вход)
—
50 Ом
Все характеристики
Пусконаладка и обучение персонала
Доступен лизинг, кредит, рассрочка
Подберем оборудование под ваши задачи
Гарантийное и постгарантийное обслуживание без привлечения производителя
Бесплатная доставка
Официальный дистрибьютор CAS Cold Atom в РФ и странах Таможенного Союза АО «ЛЛС» предлагает наиболее выгодные условия поставки продукции CAS Cold Atom, полную техническую поддержку, а также поставку образцов.
Самостоятельно разработанный драйвер акустооптической модуляции состоит из радиочастотного генератора, схемы модуляции и усилителя мощности. Он генерирует ВЧ-сигналы для управления акустооптическими устройствами. Работая на принципах акустооптической модуляции, ВЧ-драйвер излучает ВЧ-сигналы, которые генерируют звуковые волны в кристалле акустооптического устройства. Частота и интенсивность ВЧ-сигнала определяют степень модуляции мощности, перестройки длины волны или отклонения падающего света. Наша разработка включает ВЧ-модуль драйвера с возможностями аналоговой и цифровой модуляции, способный выдавать до 33 дБм мощности.
Ключевые особенности
Ключевые особенности
- Опциональные возможности внешней амплитудной, частотной модуляции и переключения по TTL-уровням.
- Максимальная выходная мощность до 33 дБм
- Превосходная стабильность частоты
Документы
Драйвер акустооптической модуляции
233,2 кб
|
Диапазон выходных частот
|
50~400 МГц |
|
Максимальная выходная мощность
|
33 дБм |
|
Диапазон перестройки частоты
|
0-100% |
|
Глубина амплитудной модуляции
|
0-100% |
|
Полоса частотной модуляции
|
100 кГц |
|
Полоса амплитудной модуляции
|
50 кГц |
|
Коэффициент стоячей волны по напряжению
|
< 1.5 |
|
Входное сопротивление (аналоговый вход)
|
>10 кОм |
|
Входное напряжение (аналоговый вход)
|
0-10 В |
|
Входное сопротивление (цифровой вход)
|
50 Ом |
|
Опорный тактовый сигнал
|
3.3 В / 5 В TTL-уровень |
|
Режим цифрового переключения
|
Включение высоким уровнем, выключение низким |
|
Выходная мощность контроля частоты
|
>20 дБм |
|
Питание всей системы
|
24 VDC |
Применяется для управления акустооптическими устройствами, включая модуляторы, дефлекторы, модуляторы с волоконным выходом, сдвигатели частоты, синхронизаторы мод, многоканальные модуляторы, селекторы импульсов, Q-переключатели и перестраиваемые фильтры.
