- 1510-1590 нм
- 1, 4, 8

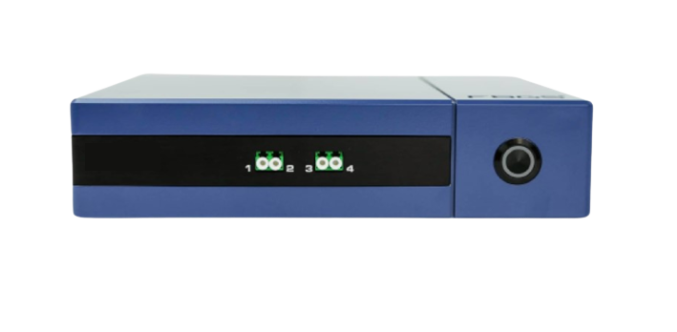

FBG-Scan 80X - это динамическое, точное измерительное устройство для датчиков с волоконной брэгговской решеткой (FBG), основанное на технологии спектрометра. Система является экономически эффективным решением и может иметь 1, 4 или 8 каналов. Все датчики могут контролироваться с частотой дискретизации 2 кГц, 500 Гц или 250 Гц соответственно. Стабильность длины волны системы составляет 1pm при полной скорости измерения, а абсолютная точность длины волны в конце срока службы составляет 40pm. Система поставляется с программным обеспечением "ILLumiSense", которое используется для визуализации и обработки длин волн FBG на ПК и преобразования этих данных в инженерные данные, такие как температура и значения деформации.
Ключевые особенности:
- до 40 датчиков на оптический канал
- стабильность длины волны 1pm при полной частоте дискретизации
- высокий динамический диапазон ≥ 30 дБ
- возможность внешнего запуска
- одновременное обнаружение датчиков, принадлежащих к одному оптическому каналу
Компания АО «ЛЛС» предлагает наиболее выгодные условия поставки продукции и полную техническую поддержку.
|
Количество каналов
|
1, 4, 8 |
|
Диапазон длин волн
|
1510 нм – 1590 нм |
|
Точность длины волны при полной скорости измерения
|
1 pm |
|
Линейность длины волны
|
10 pm |
|
Абсолютная точность длины волны
|
40 pm |
|
Минимальное расстояние между длинами волн
|
0,8 нм |
|
Динамический диапазон
|
>30 дБ |
|
Частота дискретизации – все каналы активны
|
1 канал: 2 кГц, 4 канала: 500 Гц, 8 каналов: 250 Гц |
|
Частота дискретизации – 1 активный канал
|
2 кГц, 5 кГц (визуализация отключена) |
|
Степень поляризации источника света
|
≤ 5% |
|
Оптический разъем
|
LC/APC |
|
Класс лазера (IEC 60825-1)
|
1 |
|
Внешний триггер
|
≤ 5 В постоянного тока; через разъем SMA |
|
Источник питания
|
9-15 В постоянного тока |
|
Потребляемая мощность
|
<10 Вт |
|
Диапазон рабочих температур
|
от 0 до +45°С |
|
Масса
|
2,4 кг |
|
Размеры (ШхДхВ)
|
250 х 180 х 60 мм |
