- Дихроичный фильтр серии BrightLine super-resolution / TIRF, 532 нм
- Дихроичный фильтр серии BrightLine, 532 нм
- Дихроичный фильтр серии RazorEdge Dichroic, 532 нм
- 25 мм x 3.5 мм
- 25.2 мм x 35.6 мм x 1.1 мм
- 25.2 мм x 35.6 мм x 2.0 мм
- 538.9 – 824.8 нм
Официальный дистрибьютор Semrock в РФ и странах Таможенного Союза АО «ЛЛС» предлагает наиболее выгодные условия поставки продукции Semrock, полную техническую поддержку, а также поставку образцов.
Компания Semrock предлагает большой выбор дихроичных фильтров. Для избежания нежелательных эффектов, возникающих из-за наличия нескольких границ раздела, фильтры имеют одну подложку с покрытиями, нанесенными на одну или обе стороны. Это также помогает увеличить значение коэффициента пропускания.
Semrock использует свою технологию нанесения твердых покрытий на фильтры для высокого порога повреждения лазерным излучением.

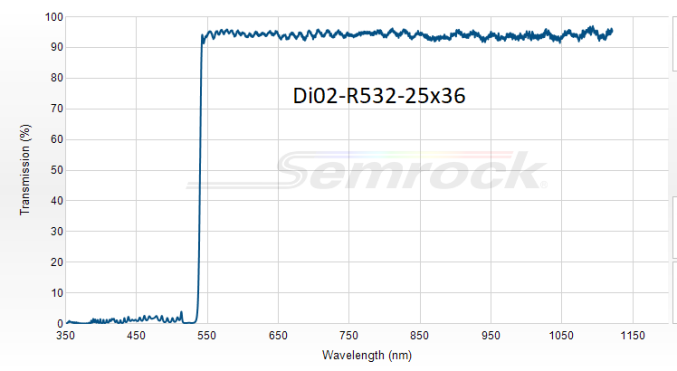

Di02-R532-25x36 - Дихроичный фильтр серии BrightLine® для лазера с длиной волны 532 нм
Фильтры серии BrightLine оптимизированы для самых популярных длин волн лазеров, используемых во флуоресцентной визуализации, включая новейшие твердотельные лазеры. Данные фильтры характеризуются высокой отражательной способностью на длинах волн лазера. Они способны минимизировать артефакты изображения, возникающие в результате когерентного лазерного излучения. Этот дихроичный лазерный оптимизирован для отражения лазерных лучей диаметром до 2,5 мм.
Особенности
- Лазерный дихроичный фильтр с краем на λ = 532 нм
- Rabs > 94% @ 514 - 532 нм
- Ravg > 90% @ 350 - 514 нм
- Тavg > 93% @ 545.3 - 1200 нм
- Уровень плоскостности: Лазерный (радиус кривизны порядка 30 м)
Доступна версия данного фильтра с улучшенными характеристиками (с лучшим значением плоскостности): фильтр Di03-R532-t1/t3 серии BrightLine Super-resolution / TIRF (для приложений, требующих высокого разрешения изображений):

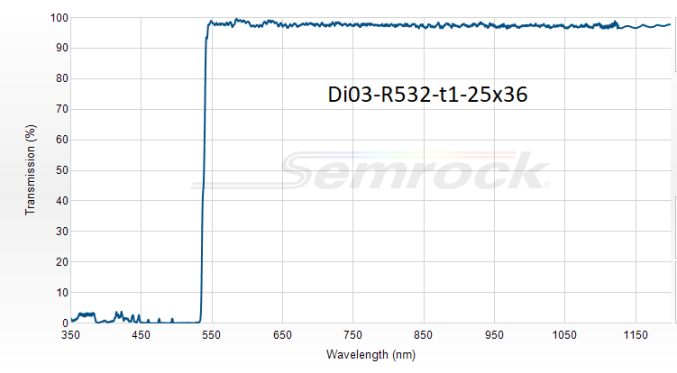

Фильтр Di03-R532-t1/t3
Оптимизирован на длину волны 532 нм, обладает полосой пропускания 541.6 – 1200 нм.
Все фильтры этой категории отличаются высоким отражением на длинах волн лазера и широкими полосами отражения и большими областями пропускания (до 1200 нм). Антиотражающие (AR) покрытия служат для минимизации дефектов изображения.
Фильтр представлен с двумя базовыми значениями толщины. Они обеспечивают лучшую в отрасли плоскостность для минимального смещения фокуса и оптических аберраций волнового фронта лазерного луча, что позволяет использовать популярные методы получения изображений, такие как TIRF, PALM, STORM и STED и обеспечивать супер-разрешение.
-
1λ P-V RWE на 1 мм, оптимизированный для отражения лазерных лучей диаметром до 10 мм (радиус кривизны фильтра примерно 255 м)
-
λ / 5 P-V RWE на 3 мм, оптимизированный для отражения лазерных лучей диаметром до 22,5 мм (радиус кривизны фильтра примерно 1275 м)
Особенности
- Лазерный дихроичный фильтр с краем на λ = 532 нм
- Rabs > 94% @ 514 - 532 нм
- Ravg > 90% @ 350 - 514 нм
- Тavg > 93% @ 541.6 - 1200 нм
- Уровень плоскостности: Super-resolution / TIRF (радиус кривизны 255 - 1275 м)

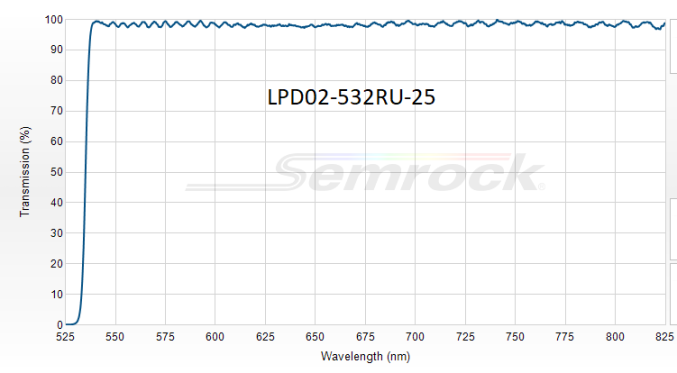

Фильтр LPD02-532RU-25
Уникальные дихроичные фильтры серии RazorEdge демонстрируют превосходные характеристики. Каждый фильтр отражает излучение лазера, падающее под углом 45°, и эффективно пропускает волны с большими длинами волн. Они демонстрируют сверхскоростной переход от отражения к пропусканию. Гарантированная ширина перехода <1% от длины волны лазерного излучения для класса U (независимо от поляризации).
Особенности
- Длина волны лазера λ = 532 нм
- Ширина переходной области 186 см-1
- Тavg > 93% @ 538.9 – 824.8 нм
- Уровень плоскостности: Лазерный (радиус кривизны порядка 30 м)
Опции для заказа
- Оправа: да/нет
- Форма: круглая или прямоугольная
- Доступные размеры:
- Диаметр: 5 - 50.8 мм
- Прямоугольные размеры: 5 - 55 мм
Компания АО «ЛЛС» является официальным дистрибьютором компании Semrock на территории Российской Федерации и стран Таможенного Союза, и предлагает наиболее выгодные условия поставки продукции, полную техническую поддержку, а также поставку образцов.
Полоса отражения 1
|
514 – 532 нм @ Rabs > 94% |
Полоса отражения 1 (p- поляризация)
|
514 – 532 нм @ Rabs > 90% |
Полоса отражения 1 (s- поляризация)
|
514 – 532 нм @ Rabs > 98% |
Полоса отражения 2
|
350 – 514 нм @ Ravg > 90% |
Краевая длина волны
|
536.8 нм |
Полоса пропускания
|
541.6 – 1200 нм или 538.9 – 824.8 нм @ Tavg > 93% |
Длина волны лазера
|
514.5 нм и 532 нм |
Угол падения
|
45° (40° - 50°) |
Половина угла при вершине конуса
|
0.5° |
Порог повреждения
|
1 Дж/см² @ 532 нм(10 нс импульсы) |
neff
|
1.86 - 2.14 |
Плоскостность
|
лазерный уровень (радиус кривизны 30 м) или Super-resolution (радиус кривизны 255 - 1275 м) |
Искажение волнового отраженного фронта
|
< 6λ P-V RWE @ 632.8 нм или < 1λ P-V RWE @ 632.8 нм / < 0.2λ P-V RWE @ 632.8 нм |
Крутизна края (%)
|
0.5% (RazorEdge) |
Крутизна края (нм)
|
2.7 нм (RazorEdge) |
Крутизна края (см-1)
|
93.5 см-1 (RazorEdge) |
Ширина переходной области (нм)
|
5.3 нм (RazorEdge) |
Ширина переходной области (см-1)
|
186 см-1 (RazorEdge) |
Размеры
|
25.2 мм x 35.6 мм |
Допуск на размеры
|
± 0.1 мм |
Толщина фильтра
|
1.05 мм или 3.0 мм |
Допуск на толщину
|
± 0.05 мм или ± 0.1 мм |
Световой диаметр
|
≥ 80% |
Качество поверхности
|
S-D 60-40 |
Материал подложки
|
Плавленый кварц |
Толщина подложки
|
1.05 мм или 3.0 мм |
Допуск на толщину подложки
|
± 0.05 мм или ± 0.1 мм |
Расположение фильтра
|
Отражающая поверхность обозначена номером детали - Ориентация в направлении падающего света |
