- дихроичный фильтр 980 нм серии BrightLine®
- 25.2 мм x 35.6 мм x 1.1 мм
- Tavg > 93% 998 – 1600 нм
Официальный дистрибьютор Semrock в РФ и странах Таможенного Союза АО «ЛЛС» предлагает наиболее выгодные условия поставки продукции Semrock, полную техническую поддержку, а также поставку образцов.
Компания Semrock предлагает большой выбор дихроичных фильтров, произведенных по уникальной технологии с использованием одной подложки и твердого покрытия. Это позволяет уменьшить количество границ раздела и увеличить пропускание фильтра.
Для лазеров, излучающих на длине волны 980 нм, Semrock предлагает две модели дихроичных фильтров: серии BrightLine® и BrightLine® Multiphoton LaserMUX™

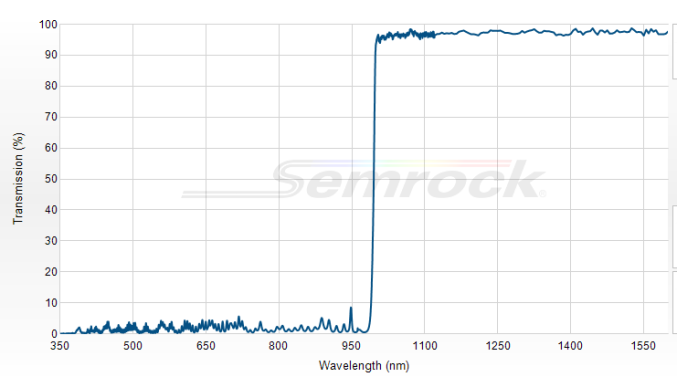

Di01-R980-25x36 - Дихроичный фильтр серии BrightLine®, созданный для длины волны излучения 980 нм
Фильтры серии BrightLine оптимизированы на самые широко используемые во флуоресцентной визуализации длины волн лазеров.Выгодная особенность фильтров - высокое отражение на длинах волн лазера. Они позволяют избавится от возникновения нежелательных эффектов в изображении. Этот дихроичный фильтр оптимизирован для отражения лазерных лучей диаметром до 2,5 мм.
Ключевые особенности:
- Лазерный дихроичный фильтр с краем на λ = 993 нм
- Rabs > 94% @ 970 – 980 нм
- Ravg > 90% @ 350 – 970 нм
- Тavg > 93% @ 998 – 1600 нм
- Уровень плоскостности: Лазерный (радиус кривизны порядка 30 м)
Опции для заказа
- Оправа: да/нет
- Форма: круглая или прямоугольная
- Доступные размеры:
- Диаметр: 5 - 50.8 мм
- Прямоугольные размеры: 5 - 55 мм
АО «ЛЛС» является официальным дистрибьютором компании Semrock на территории Российской Федерации и стран Таможенного Союза, и предлагает наиболее выгодные условия поставки продукции, полную техническую поддержку, а также поставку образцов.
Полоса отражения 1
|
970 – 980 нм @ Rabs > 94% |
Полоса отражения 1 (p- поляризация)
|
970 – 980 нм @ Rabs > 90% |
Полоса отражения 1 (s- поляризация)
|
970 – 980 нм @ Rabs > 98% |
Полоса отражения 2
|
350 – 970 нм @ Ravg > 90% |
Краевая длина волны
|
993 нм |
Полоса пропускания
|
998 – 1600 нм @ Tavg > 93% |
Длина волны лазера
|
975 ± 5 нм, 976 нм, 980 нм |
Угол падения
|
45° (40° - 50°) |
Половина угла при вершине конуса
|
0.5° |
neff
|
1.71 |
Плоскостность
|
лазерный уровень (радиус кривизны 30 м) |
Искажение волнового отраженного фронта
|
< 6λ P-V RWE @ 632.8 нм |
Размеры
|
25.2 мм x 35.6 мм |
Допуск на размеры
|
± 0.1 мм |
Толщина фильтра
|
1.05 мм |
Допуск на толщину
|
± 0.05 мм |
Световой диаметр
|
≥ 80% |
Качество поверхности
|
S-D 60-40 |
Материал подложки
|
Плавленый кварц |
Толщина подложки
|
1.05 мм |
Допуск на толщину подложки
|
± 0.05 мм |
Расположение фильтра
|
Отражающая поверхность обозначена номером детали - Ориентация в направлении падающего света |
