- многополосный дихроичный фильтр
- 25.2 мм x 35.6 мм x 1.1 мм
Официальный дистрибьютор Semrock в РФ и странах Таможенного Союза АО «ЛЛС» предлагает наиболее выгодные условия поставки продукции Semrock, полную техническую поддержку, а также поставку образцов.
Дихроичные многополосные фильтры доступны с двумя, тремя, четырьмя и пятью полосами пропускания. Фильтры оптимизированы для обычных широкополосных источников возбуждения или лазерных линий. Такие фильтры используются для многоцветной флуоресцентной визуализации. Полосы пропускания имеют крутые края.

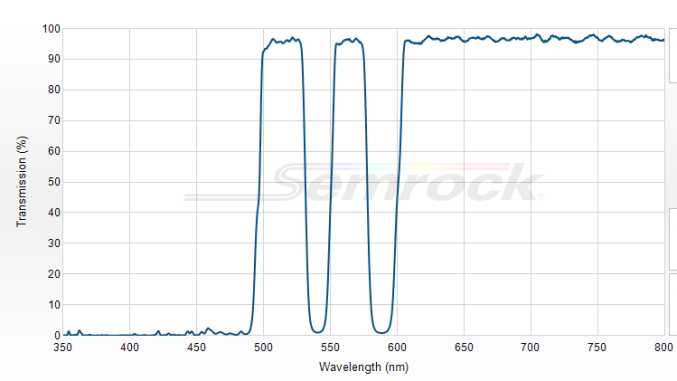

Di01-R488/543/594-25x36 - 3-х полосный дихроичный фильтр с полосами пропускания: 503 – 528.5 нм, 558 – 574 нм, 609 – 800 нм, коэффициентом пропускания более 93%
Особенности
- Многополосный дихроичный фильтр с краевыми длина волн на 499 нм, 552 нм и 603 нм
- Размеры 25.2 мм x 35.6 мм x 1.1 мм
- Уровень плоскостности: лазерный (радиус кривизны порядка 30 м)
Опции для заказа
- Оправа: да/нет
- Форма: круглая или прямоугольная
- Доступные размеры:
- Диаметр: 5 - 50.8 мм
- Прямоугольные размеры: 5 - 55 мм
Компания АО «ЛЛС» является официальным дистрибьютором компании Semrock на территории Российской Федерации и стран Таможенного Союза, и предлагает наиболее выгодные условия поставки продукции, полную техническую поддержку, а также поставку образцов.
Полоса отражения 1
|
471 – 491 нм @ Ravg > 94% |
Краевая длина волны 1
|
499 нм |
Полоса пропускания 1
|
503 – 528.5 нм @ Tavg > 93% |
Полоса отражения 2
|
541.5 – 544.5 нм @ Ravg > 94% |
Краевая длина волны 2
|
552 нм |
Полоса пропускания 2
|
558 – 574 нм @ Tavg > 93% |
Полоса отражения 3
|
588 – 594.5 нм @ Ravg > 95% |
Краевая длина волны 3
|
603 нм |
Полоса пропускания 3
|
609 – 800 нм @ Tavg > 93% |
Угол падения
|
45° ± 1.5° |
Половина угла при вершине конуса
|
2° |
neff
|
1.77 |
Плоскостность
|
лазерный (радиус кривизны 30 м) |
Искажение волнового отраженного фронта
|
< 6λ P-V RWE @ 632.8 нм |
Размеры
|
25.2 мм x 35.6 мм |
Допуск на размеры
|
± 0.1 мм |
Толщина фильтра
|
1.05 мм |
Допуск на толщину
|
± 0.05 мм |
Световой диаметр
|
≥ 80% |
Качество поверхности
|
S-D 60-40 |
Толщина подложки
|
1.05 мм |
Допуск на толщину подложки
|
± 0.05 мм |
Расположение фильтра
|
Отражающая поверхность обозначена номером детали - Ориентация в направлении падающего света |
