- Многополосный дихроичный фильтр 405/488/561/635/800-1050 nm lasers BrightLine® без оправы
- Многополосный дихроичный фильтр 405/488/561/635/800-1050 нм BrightLine® с оправой
- 25.2 мм x 35.6 мм x 3.0 мм
Официальный дистрибьютор Semrock в РФ и странах Таможенного Союза АО «ЛЛС» предлагает наиболее выгодные условия поставки продукции Semrock, полную техническую поддержку, а также поставку образцов.
Инновационный дихроичный фильтр разработан для упрощения комбинации 1P конфокальной визуализации и 2P возбуждения для многофотонных приложений. Этот дихроичный фильтр имеет полосы отражения для самых популярных лазеров, используемых в флуоресцентной визуализации, включая твердотельные лазеры. Отражение на 405 нм является оптимальным для приложений обработки изображений. Область возбуждения 2P идеально подходит для фемтосекундных импульсных лазеров, таких как Ti: Sapphire, лазеры с волокном, легированным иттербием, что позволяет получать глубокие изображения тканей с улучшенной контрастностью. Этот фильтр имеет небольшую групповую задержку GDD, что помогает минимизировать временное уширение импульсов отраженных лазерных лучей. Также фильтр имеет крутые края полос пропускания с очень высоким коэффициентом пропускания.
Дихроичные фильтры Semrock с супер-разрешением / TIRF доступны в двух вариантах толщины и обеспечивают лучшую в отрасли плоскостность для минимального смещения фокуса и оптических аберраций волнового фронта, что позволяет использовать популярные методы получения изображений и сверхразрешения, такие как TIRF, PALM, STORM и STED.
2.5λ P-V RWE на 1 мм, оптимизированный для отражения лазерных лучей диаметром до 6 мм при минимизации RWE
λ / 3 P-V RWE на 3 мм, оптимизированный для отражения лазерных лучей диаметром до 16,7 мм при минимизации RWE
Ключевые особенности:
- Многополосный дихроичный фильтр с краевыми длинами волн на 420 нм, 501 нм, 577 нм, 662 нм & 735 нм
- Rabs > 94% 400 – 410 нм, 483 – 493 нм, 559 – 563 нм & 635 – 647 нм
- Ravg > 94% 800 – 1050 нм

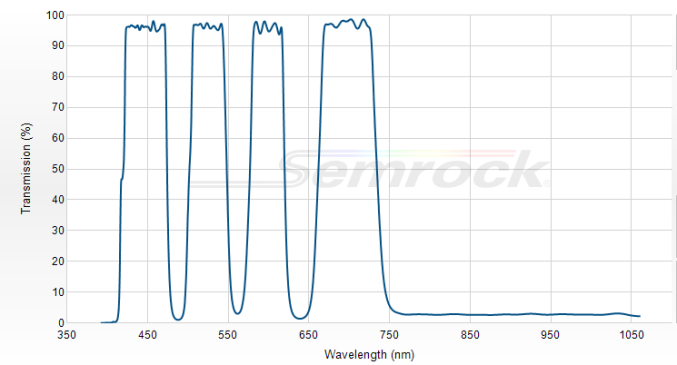

- Tavg > 92% 425 – 470 нм, 508 – 540 нм, 583 – 615 нм & 671 – 725 нм
- Уровень плоскостности: сверхразрешение (радиус кривизны 255 - 1275 м)
Опции для заказа
- Оправа: да/нет
- Форма: круглая или прямоугольная
- Доступные размеры:
- Диаметр: 5 - 50.8 мм
- Прямоугольные размеры: 5 - 55 мм
АО «ЛЛС» является официальным дистрибьютором компании Semrock на территории Российской Федерации и стран Таможенного Союза, и предлагает наиболее выгодные условия поставки продукции, полную техническую поддержку, а также поставку образцов.
Полоса отражения 1
|
400 – 410 нм @ Ravg > 90% |
Краевая длина волны 1
|
420 нм |
Полоса пропускания 1
|
425 – 470 нм @ Tavg > 92% |
Полоса отражения 2
|
483 – 493 нм @ Ravg > 90% |
Краевая длина волны 2
|
501 нм |
Полоса пропускания 2
|
508 – 540 нм @ Tavg > 92% |
Полоса отражения 3
|
559 – 563 нм @ Ravg > 90% |
Краевая длина волны 3
|
577 нм |
Полоса пропускания 3
|
583 – 615 нм @ Tavg > 92% |
Полоса отражения 4
|
635 – 647 нм @ Ravg > 90% |
Краевая длина волны 4
|
662 нм |
Полоса пропускания 4
|
671 – 725 нм @ Tavg > 92% |
Полоса отражения 5
|
800 – 1050 нм @ Ravg > 90% |
Краевая длина волны 5
|
735 нм |
Длина волны лазера 1
|
405 +/- 5 нм |
Длина волны лазера 2
|
488 +/- 5 нм |
Длина волны лазера 3
|
559 +4/-0 нм, 561.4 нм |
Длина волны лазера 4
|
635 +7/-0 нм, 642 +/- 5 нм |
Длина волны лазера 5
|
800 - 1050 нм |
Угол падения
|
45° (40°-50°) |
Половина угла при вершине конуса
|
0.5° |
Порог повреждения
|
1 Дж/см² @ 532 нм (10 нс импульсы) |
neff
|
1.87 |
Групповая задержка
|
± 500 фс² @ 800 - 1050 нм |
Плоскостность
|
сверхразрешение (радиус кривизны 255 - 1275 м) |
Искажение волнового отраженного фронта (толщина 1 мм)
|
< 2.5λ P-V RWE @ 632.8 нм |
Искажение волнового отраженного фронта (толщина 3 мм)
|
< 0.33λ P-V RWE @ 632.8 нм |
Номинальная плоскостность (толщина 1 мм)
|
< 1.4λ P-V на дюйм @ 632.8 нм |
Номинальная плоскостность (толщина 3 мм)
|
< 0.19λ P-V на дюйм @ 632.8 нм |
Максимальный диаметр отраженного лазерного луча (толщина 1 мм)
|
6 мм |
Максимальный диаметр отраженного лазерного луча (толщина 1 мм)
|
16.7 мм |
Размеры
|
25.2 мм x 35.6 мм |
Допуск на размеры
|
± 0.1 мм |
Толщина фильтра
|
1.05 мм или 3.0 мм |
Допуск на толщину
|
± 0.05 мм или ± 0.1 мм |
Световой диаметр
|
≥ 80% |
Качество поверхности
|
S-D 60-40 |
Толщина подложки
|
1.05 мм или 3.0 мм |
Допуск на толщину подложки
|
± 0.05 мм или ± 0.1 мм |
Материал подложки
|
плавленый кварц |
Расположение фильтра
|
Отражающая поверхность обозначена номером детали - Ориентация в направлении падающего света |
