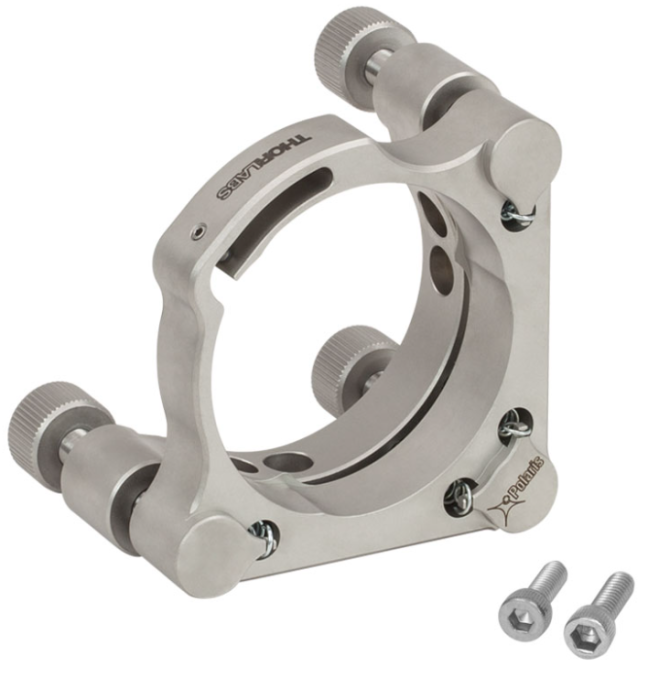

    Держатель зеркал Polaris Ø2", 3 регулировочных винта

    Держатель зеркал Polaris Ø2", 3 регулировочных винта

    Бесплатная доставка
    Пуско наладка и обучение персонала
    Подберем оборудование под ваши задачи
    Гарантийное и пост-гарантийное обслуживание без привлечения производителя
    Характеристики
    • Размер оптики
    • Ø 2”
    • Толщина оптики
    •  0,14 дюйма (3.5 мм) (мин.)
    • Регуляторы
    • 100 TPI
    • Разрешение на регулятор
    • 5 мкрад (типичное значение); 2 мкрад (достижимо)
    • Разрешение
    • ~ 5 мрад / об
    • Заказать товар
    • Описание
    • Характеристики
    • Документация

    Эти стандартные оправы для  зеркал Polaris с 3 регуляторами предназначены для обеспечения простой регулировки с высоким разрешением и долговременной стабильности. Они имеют монолитный изгибающийся рычаг, который можно приводить в действие с помощью прилагаемого винта и 0,05" (1,3 мм) шестигранным ключом. Монолитная конструкция гибкого рычага сводит к минимуму искажение волнового фронта на установленной оптике, обеспечивая при этом силу удержания оптики, которая намного превышает силу, обеспечиваемую нашими креплениями Polaris, в которых используются установочный винт и конструкция изгибающейся пружины. Версия с двумя регуляторами также доступна.

    Кинематическая регулировка обеспечивается тремя регуляторами 100 TPI. Эти регуляторы имеют шестигранник 5/64 дюйма (2,0 мм) и могут быть отрегулированы с помощью винта с накатанной головкой HKTS-5/64 с шестигранной головкой (продается отдельно) или любого другого 5/64 дюйма (2,0 мм) шестигранного ключа. POLARIS-K2 оснащен съемными регуляторами ручки, в то время как POLARIS-K2S3 имеет шестигранные регуляторы; регуляторы на обоих креплениях можно заблокировать с помощью зажимной гайки POLARIS-LN1 или стопорного кольца POLARIS-LNS1 (продается отдельно). Для приложений, требующих частой настройки регуляторов, контргайку или стопорное кольцо необходимо слегка затянуть с моментом приблизительно от 4 до 8 унций на дюйм (от 0,03 до 0,06 Н · м). Для обеспечения долговременной стабильности рекомендуется затягивать с моментом 32 унций на дюйм, который может быть достигнут с помощью нашего динамометрического ключа TW13 (продается отдельно).

    Ключевые особенности:

    • Ручки регулятора или 3 регулятора с шестигранным приводом
    • Предназначен для использования с оптикой Ø2 ".
    • Регулирующие винты 100 TPI
    • ± 3,4 ° механический диапазон регулировки
    • ~ 5 мрад / об разрешение
    • Отклонение менее 2 мкрад
    • Монолитный изгибающийся рычаг для минимального оптического искажения и повышения устойчивости оптики

    АО «ЛЛС» поставляет весь спектр продукции Thorlabs на территории Российской Федерации и стран Таможенного Союза, и предлагает наиболее выгодные условия поставки продукции, полную техническую поддержку.

    Характеристики
    • Параметр
      Значение
    • Размер оптики
      Ø 2”
    • Толщина оптики
       0,14 дюйма (3.5 мм) (мин.)
    • Регуляторы
      100 TPI
    • Разрешение на регулятор
      5 мкрад (типичное значение); 2 мкрад (достижимо)
    • Разрешение
      ~ 5 мрад / об
    • Перемещение передней панели
       (макс.) 6 мм
    • Диапазон механической регулировки угла
      (номинальный) ± 3.4 °
    • Зазор между передней панелью и регулятором
      3.175 мм
    • Отклонение луча
       <2 мкрад
    • Совместимость с вакуумом
       10-13 торр при 20 °C, 10-5 торр при 200 °C, стандарты NASA ASTM E595 и Telcordia GR-1221
    • Диапазон рабочих температур
      от -30 до 200 ° C
    • Крепление
      # 8 (M4) Цековка
    Положить в корзину Название Выбрать количество Описание Цена
    Сбросить
    В корзину POLARIS-K2S3
    Держатель зеркал Polaris™, Ø2", 3 регулировочных винта с шестигранным углублением По запросу
    В корзину POLARIS-K2 Д
    Держатель зеркал Polaris™, Ø2", 3 регулировочных винта По запросу
