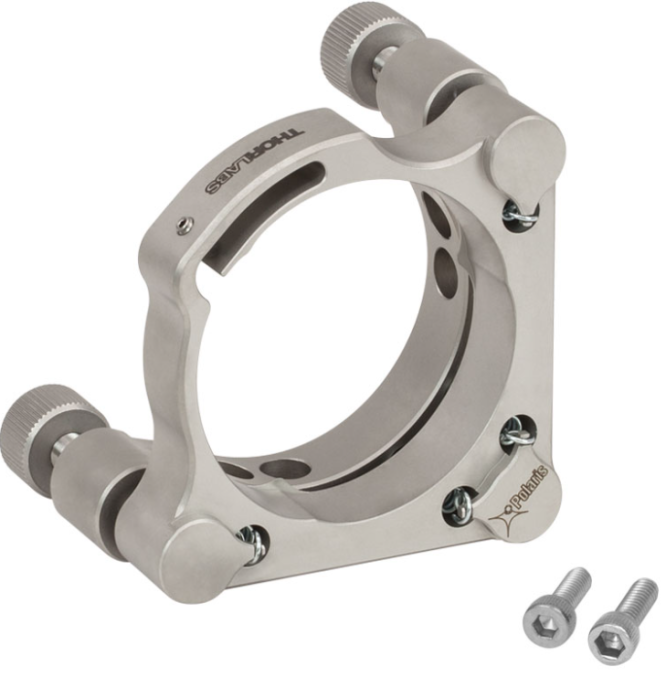

- Держатель зеркал Polaris™, Ø2", 2 регулировочных винта
- Держатель зеркал Polaris™, Ø2", 2 регулировочных винта с шестигранным углублением
Эти стандартные оправы для зеркал Polaris с 2 регуляторами предназначены для обеспечения простой регулировки с высоким разрешением и долговременной стабильности. Они имеют монолитный изгибающийся рычаг, который можно приводить в действие с помощью прилагаемого винта и 0,05" (1,3 мм) шестигранным ключом. Монолитная конструкция гибкого рычага сводит к минимуму искажение волнового фронта на установленной оптике, обеспечивая при этом силу удержания оптики, которая намного превышает силу, обеспечиваемую нашими креплениями Polaris, в которых используются установочный винт и конструкция изгибающейся пружины. Версия с двумя регуляторами также доступна.
Кинематическая регулировка обеспечивается двумя регуляторами 100 TPI. Эти регуляторы имеют шестигранник 5/64 дюйма (2,0 мм) и могут быть отрегулированы с помощью винта с накатанной головкой HKTS-5/64 с шестигранной головкой (продается отдельно) или любого другого 5/64 дюйма (2,0 мм) шестигранного ключа. POLARIS-K2 оснащен съемными регуляторами ручки, в то время как POLARIS-K2S3 имеет шестигранные регуляторы; регуляторы на обоих креплениях можно заблокировать с помощью зажимной гайки POLARIS-LN1 или стопорного кольца POLARIS-LNS1 (продается отдельно). Для приложений, требующих частой настройки регуляторов, контргайку или стопорное кольцо необходимо слегка затянуть с моментом приблизительно от 4 до 8 унций на дюйм (от 0,03 до 0,06 Н · м). Для обеспечения долговременной стабильности рекомендуется затягивать с моментом 32 унций на дюйм, который может быть достигнут с помощью нашего динамометрического ключа TW13 (продается отдельно).
Ключевые особенности:
- 2 Ручки регулятора или 2 регулятора с шестигранным приводом
- Предназначен для использования с оптикой Ø2 ".
- Регулирующие винты 100 TPI
- ± 3,4 ° механический диапазон регулировки
- ~ 5 мрад / об разрешение
- Отклонение менее 2 мкрад
- Монолитный изгибающийся рычаг для минимального оптического искажения и повышения устойчивости оптики
АО «ЛЛС» поставляет весь спектр продукции Thorlabs на территории Российской Федерации и стран Таможенного Союза, и предлагает наиболее выгодные условия поставки продукции, полную техническую поддержку.
Размер оптики
|
Ø 2” |
Толщина оптики
|
0,14 дюйма (3.5 мм) (мин.) |
Регуляторы
|
100 TPI |
Разрешение на регулятор
|
5 мкрад (типичное значение); 2 мкрад (достижимо) |
Разрешение
|
~ 5 мрад / об |
Диапазон механической регулировки угла
|
(номинальный) ± 3.4 ° |
Зазор между передней панелью и регулятором
|
3.175 мм |
Отклонение луча
|
<2 мкрад |
Совместимость с вакуумом
|
10-13 торр при 20 °C, 10-5 торр при 200 °C, стандарты NASA ASTM E595 и Telcordia GR-1221 |
Диапазон рабочих температур
|
от -30 до 200 ° C |
Крепление
|
# 8 (M4) Цековка |
