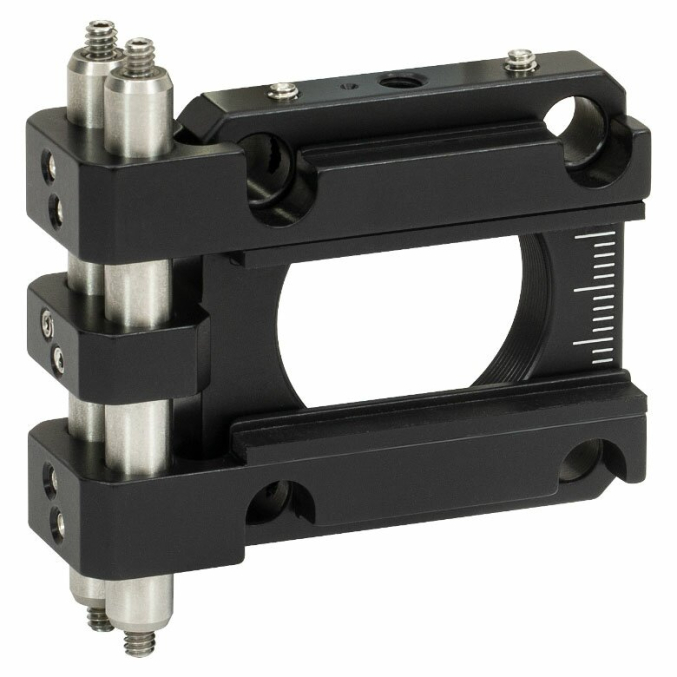

Держатель цилиндрических линз для Cage систем

Держатель цилиндрических линз для Cage систем
Характеристики
Высота оптики до 16.8 мм
Бесплатная доставка по России
Пуско наладка и обучение персонала
Подберем оборудование под ваши задачи
Гарантийное и пост-гарантийное обслуживание без привлечения производителя
Доступен лизинг, кредит, рассрочка

Цилиндрическое крепление линз Thorlabs для 30-мм каркасных систем предназначено для ориентации цилиндрической линзы или другого прямоугольного оптического элемента по горизонтали или вертикали внутри 30-мм каркасной системы. Объектив эффективно зажимается между двумя скользящими рычагами, каждый из которых снабжен резиновой прокладкой длиной 1,51 дюйма (38,3 мм) и имеет выступ для прилегания плоской стороны объектива. Ручки, устанавливаемые вручную, могут удерживать оптику от 0,16" до 0,66" в высоту (от 4,0 мм до 16,8 мм), прежде чем рычаги начнут закрывать сквозные отверстия для системы клеток.

Каждый рычаг крепится к установленным сбоку 2-дюймовым длинным стержням Cage системы (ER2) с помощью двух установочных винтов 4-40, которые подходят для шестигранного ключа на 0,05 дюйма (1,3 мм). Пластина крепится к этим стержням двумя дополнительными установочными винтами 4-40. Пластину и рычаги можно перемещать и фиксировать независимо друг от друга. Следовательно, ослабляя пластину, удерживая рычаги затянутыми, пользователь может перемещать линзу параллельно стержням (т. е. в поперечном направлении), не нарушая остальную часть системы каркаса. Рычаги также можно переместить с передней части пластины на заднюю.

Ключевые особенности:

  • Прямоугольное крепление оптики для 30-мм каркасных систем
  • Два рычага с ручным позиционированием удерживают оптику высотой до 0,66 дюйма (16,8 мм) внутри системы каркаса
  • Внутренняя резьба SM1 (1,035"-40), совместимая с тубусами объектива Ø1"
  • Градуировка с интервалом 1 мм помогает с центрированием и повторяемостью

АО «ЛЛС» поставляет весь спектр продукции Thorlabs на территории Российской Федерации и стран Таможенного Союза, и предлагает наиболее выгодные условия поставки продукции, полную техническую поддержку.
