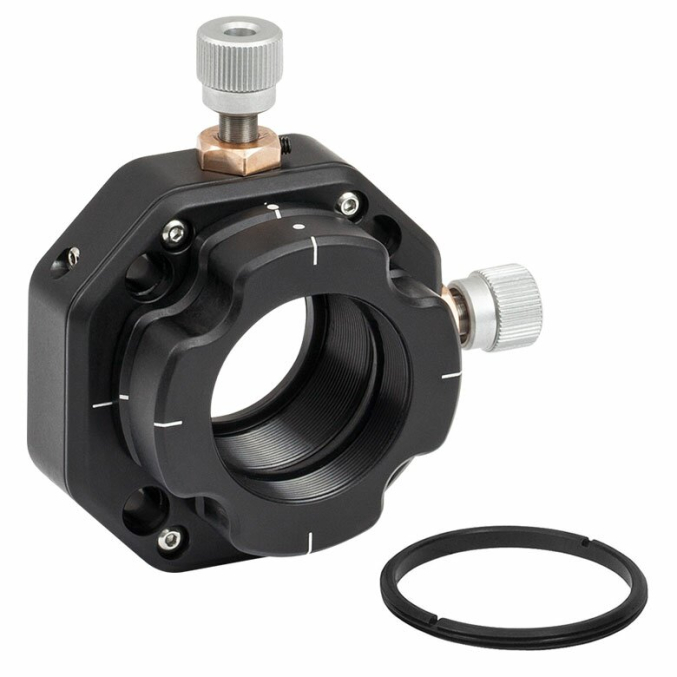

Держатель-транслятор XY для оптических элементов 25.4 мм

Держатель-транслятор XY для оптических элементов 25.4 мм
Характеристики
Диаметр оптики    Ø1,00" (Ø25,4 мм)
Перемещение   ±1 мм
Резьба  SM1
Бесплатная доставка по России
Пуско наладка и обучение персонала
Подберем оборудование под ваши задачи
Гарантийное и пост-гарантийное обслуживание без привлечения производителя
Доступен лизинг, кредит, рассрочка

Крепление CXY1Q похоже на крепление CXY1, но имеет быстросъемную монтажную каретку для легкой замены компонентов внутри 30-мм Cage системы. Это крепление обеспечивает перемещение ±1 мм перпендикулярно оптической оси 30-мм системы клеток. Это перемещение приводится в действие двумя фиксируемыми регуляторами 3/16"-100. Подвижная центральная каретка и монтажная каретка с магнитной связью имеют внутреннюю резьбу SM1 (1,035"-40) и напрямую подходят для оптики Ø1" до 0,39" (10,0 мм) и 0,20 мм. " (5,0 мм) соответственно, при креплении с помощью входящего в комплект стопорного кольца SM1RR. Неподвижная задняя сторона также имеет резьбу, позволяющую прикреплять тубусы объектива SM1. Центральная каретка спроектирована так, чтобы обеспечить точное перемещение по осям X и Y.

На монтировке имеются выгравированные вертикальные и горизонтальные метки, которые используются для выравнивания подвижной каретки. На обеих частях крепления выгравирована точка, указывающая на правильную ориентацию быстросъемной каретки. Совмещение точек гарантирует правильное крепление быстросъемной каретки. На быстросъемной каретке также имеется специальное пустое пространство для обозначения установленной внутри нее оптики. Это упрощает идентификацию, если в установке используется более одной каретки, поскольку дополнительные быстросъемные каретки CXY1QF можно приобрести отдельно.

Ключевые особенности:

  • Подходит для оптики Ø1,00" (Ø25,4 мм)
  • Перемещение ±1 мм по осям X и Y с помощью регуляторов 3/16"-100
  • Быстросъемная монтажная каретка с магнитной связью (дополнительные каретки продаются отдельно)
  • Совместимость с 30-мм Cage системами
  • Резьба SM1 (1,035"-40) для совместимости с нашей обширной линейкой тубусов для объективов SM1

АО «ЛЛС» поставляет весь спектр продукции Thorlabs на территории Российской Федерации и стран Таможенного Союза, и предлагает наиболее выгодные условия поставки продукции, полную техническую поддержку.
