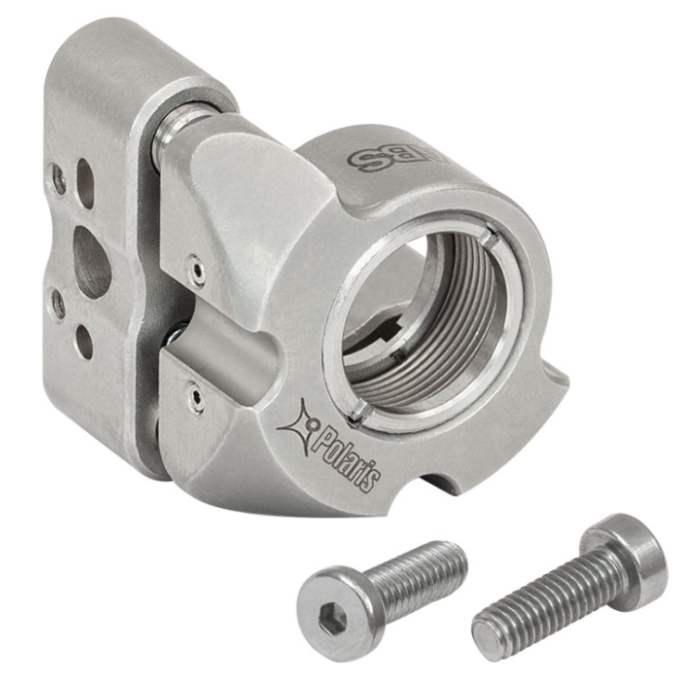

Держатель оптики Polaris с SM05 резьбой, Ø1/2", 2 регулировочных винта

Thorlabs

POLARIS-K05T1 [ENG]

POLARIS-K05T2 [ENG]

Характеристики

Размер оптики Ø 1/2”

Толщина оптики 6.4 мм (макс.)

Регуляторы 2х100 TPI

Разрешение на регулятор 5 мкрад (типичное значение); 2 мкрад (достижимо)

Разрешение ~ 11 мрад / об

Перемещение передней панели (макс.) 5 мм

Диапазон механической регулировки угла (номинальный) ± 5 °

Отклонение луча <2 мкрад

Совместимость с вакуумом 10^-9 торр при 25°C, 10^-5 торр при 200 °C

Диапазон рабочих температур от -30 до 200 ° C

Крепление # 8 (M4) Цековка

Все характеристики

Бесплатная доставка по России

Пуско наладка и обучение персонала

Подберем оборудование под ваши задачи

Гарантийное и пост-гарантийное обслуживание без привлечения производителя

Доступен лизинг, кредит, рассрочка

Бесплатная консультация инженера

Эти оправы Polaris с двумя регуляторами для оптики Ø1/2 дюйма аналогичны стандартной версии с тремя регуляторами, но вместо третьего регулятора установлен шарик из закаленной стали. Конструкция с двумя регуляторами улучшает стабильность крепления за счет ограничения доступных степеней свободы движения. Отверстие с резьбой SM05 (0,535–40) позволяет устанавливать оптику Ø1 / 2 дюйма толщиной до 6,4 мм или другие компоненты с резьбой SM05.

Для установки в ограниченном пространстве крепление POLARIS-K05T1 оснащено низкопрофильными шестигранными регуляторами, которые на 0,15 дюйма (3,8 мм) короче регуляторов на POLARIS-K05T2; из-за более коротких регуляторов POLARIS-K05T1 не включает в комплект стопорные гайки. Винты совместимы с шестигранными ключами 5/64 дюйма (2 мм) и могут регулироваться с помощью шестигранного ключа HKTS-5/64 (продается отдельно) или любого другого шестигранного ключа на 5/64 дюйма (2 мм) .

Крепление POLARIS-K05T2 имеет шестигранные винты стандартного профиля и две контргайки регулятора, которые можно затянуть, удерживая регулятор шестигранным ключом на 5/64 дюйма (2 мм). Для применений, требующих частой регулировки, контргайки необходимо слегка затянуть с крутящим моментом приблизительно от 0,03 до 0,06 Н · м. Для обеспечения долговременной стабильности рекомендуется затяжка с большим крутящим моментом, который может быть достигнут с помощью динамометрического ключа TW6 (продается отдельно).

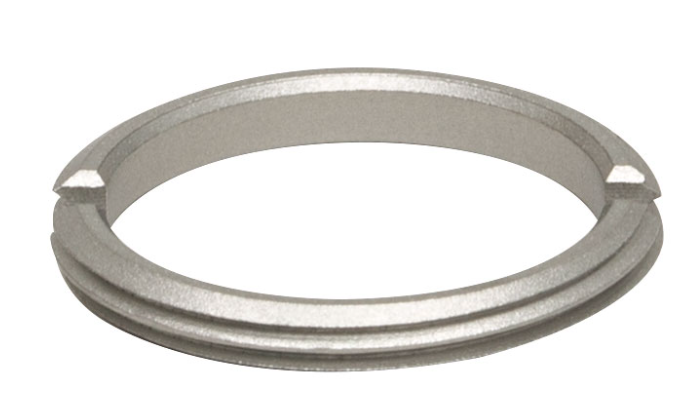

Два стопорных кольца из нержавеющей стали (входят в комплект) используются для крепления установленной оптики. Дополнительные стопорные кольца (POLARIS-SM05RR) также можно приобрести отдельно. Монтаж на стойке осуществляется с помощью двух цековок №8 (M4). Из-за неглубокой конструкции зенковок в комплект входят низкопрофильные винты 8-32 и M4 с головкой под ключ для установки, не препятствуя прохождению луча.

Ключевые особенности:

Конструкция с двумя регуляторами и винтами с шестигранными головками 130 TPI
Предназначен для использования с компонентами Ø1/2" толщиной до 0,25" (6,4 мм) или компонентами с резьбой SM05 (0,535 "-40)
Регуляторы низкопрофильного или стандартного профиля
Механический угловой диапазон ± 5 ° с разрешением ~ 11 мрад / об
Отклонение менее 2 мкрад после температурного цикла 12,5 ° C
Компактное основание шириной 1 дюйм
