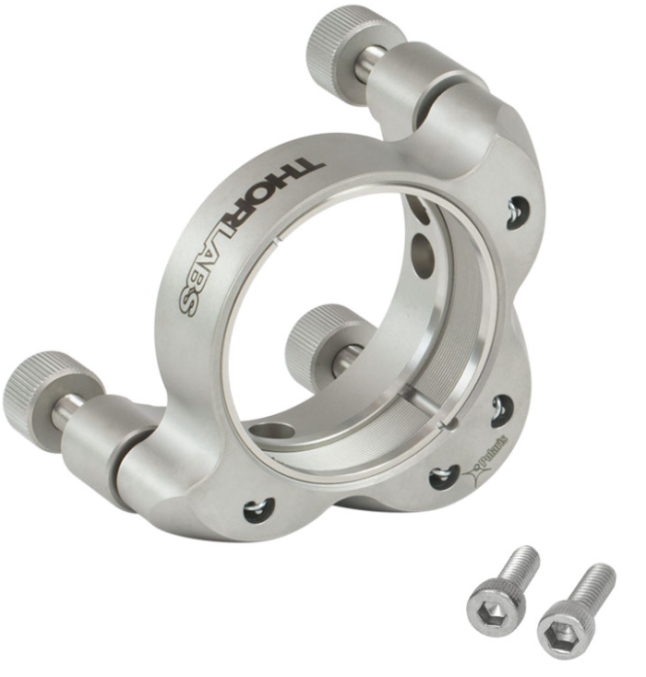

Держатель оптики Polaris с резьбой SM2, Ø2", 3 регулировочных винта

Держатель оптики Polaris с резьбой SM2, Ø2", 3 регулировочных винта

Бесплатная доставка
Пуско наладка и обучение персонала
Подберем оборудование под ваши задачи
Гарантийное и пост-гарантийное обслуживание без привлечения производителя
Характеристики
  • Размер оптики
  • Ø 1”
  • Толщина оптики
  • 12.7 мм (макс.)
  • Регуляторы
  • 3х100 TPI
  • Разрешение на регулятор
  • 5 мкрад (типичное значение); 2 мкрад (достижимо)
  • Разрешение
  • ~ 5 мрад / об
  • Заказать товар
  • Описание
  • Характеристики
  • Документация

Кинематические оправы для зеркал POLARIS-K2T и POLARIS-K2T3 имеют отверстие с резьбой SM2 (2,035 "-40) для установки оптики Ø2" ​​толщиной до 12,7 мм (0,50 ") или других изделий. Конструкция с тремя регуляторами обеспечивает регулировку угла наклона плюс регулировку по оси Z. Версии с двумя регуляторами также доступны.

POLARIS-K2T включает в себя три съемные ручки регулировки Ø0,60 дюйма (Ø15,2 мм), в то время как POLARIS-K2T3 представляет собой модель с шестигранными винтами. Регуляторы на обоих креплениях могут приводиться в действие с помощью 5/64 дюйма (2 мм) шестигранного ключа или шестигранного ключа HKTS-5/64 (продается отдельно) и может быть заблокирован с помощью стопорной гайки POLARIS-LN1 или стопорного кольца POLARIS-LNS1 (продается отдельно). В случаях, когда требуется частая настройка регуляторов, стопорную гайку или стопорное кольцо необходимо слегка затянуть с крутящим моментом приблизительно от 4 до 8 унций на дюйм (от 0,03 до 0,06 Н · м). Для обеспечения долговременной стабильности рекомендуется затягивать с моментом 32 унций на дюйм, который может быть достигнут с помощью динамометрического ключа TW13 (продается отдельно).

Два стопорных кольца из нержавеющей стали (входят в комплект) используются для крепления установленной оптики. Дополнительные стопорные кольца (POLARIS-SM2RR) также можно приобрести отдельно. Монтаж обеспечивается четырьмя расточенными отверстиями №8 (M4), которые можно использовать с прилагаемыми винтами 8-32 и M4.

Ключевые особенности:

  • Конструкция с 3 регулировочными ручками или шестигранником 100 TPI
  • Предназначен для использования с компонентами Ø2 "Opticsa толщиной до 0,50" (12,7 мм) или компонентами с резьбой SM2 (2,035 "-40)
  • ± 3,4 ° Механический угловой диапазон с разрешением ~ 5 мрад / об
  • Отклонение менее 2 мкрад после температурного цикла 12,5 ° C
  • Доступны оправы с более жесткими пружинами для повышения устойчивости

АО «ЛЛС» поставляет весь спектр продукции Thorlabs на территории Российской Федерации и стран Таможенного Союза, и предлагает наиболее выгодные условия поставки продукции, полную техническую поддержку.

Характеристики
  • Параметр
    Значение
  • Размер оптики
    Ø 1”
  • Толщина оптики
    12.7 мм (макс.)
  • Регуляторы
    3х100 TPI
  • Разрешение на регулятор
    5 мкрад (типичное значение); 2 мкрад (достижимо)
  • Разрешение
    ~ 5 мрад / об
  • Перемещение передней панели
     (макс.) 6 мм
  • Диапазон механической регулировки угла
    (номинальный) ± 3.4°
  • Отклонение луча
     <2 мкрад
  • Совместимость с вакуумом
     10-9 торр при 25°C, 10-5 торр при 200 °C
  • Диапазон рабочих температур
    от -30 до 200 ° C
  • Крепление
    # 8 (M4) Цековка
Положить в корзину Название Выбрать количество Описание Цена
Сбросить
В корзину POLARIS-K2T3
Держатель оптики Polaris™, резьба: SM2, для оптических элементов: Ø2", 3 регулировочных винта с отверстием под шестигранный ключ, 2 стопорных кольца в комплекте По запросу
В корзину POLARIS-K2T
Держатель оптики Polaris™, резьба: SM2, для оптических элементов: Ø2", 3 регулировочных винта, 2 стопорных кольца в комплекте По запросу
В корзину POLARIS-SM2RR
Стальное стопорное кольцо с резьбой SM2 (2.035"-40) По запросу
