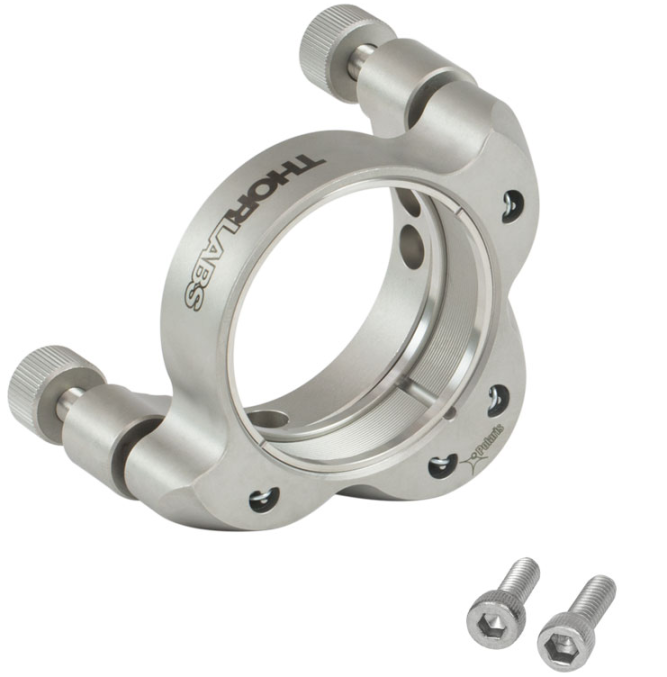

    Держатель оптики Polaris с резьбой SM2, Ø2", 2 регулировочных винта

    Держатель оптики Polaris с резьбой SM2, Ø2", 2 регулировочных винта

    Бесплатная доставка
    Пуско наладка и обучение персонала
    Подберем оборудование под ваши задачи
    Гарантийное и пост-гарантийное обслуживание без привлечения производителя
    Характеристики
    • Размер оптики
    • Ø2”
    • Толщина оптики
    • 12.7 мм (макс.)
    • Регуляторы
    • 2х100 TPI
    • Разрешение на регулятор
    • 5 мкрад (типичное значение); 2 мкрад (достижимо)
    • Разрешение
    • ~ 5 мрад / об
    • Заказать товар
    • Описание
    • Характеристики

    Эти оправы для зеркал Ø2 дюйма с двумя регуляторами  аналогичны стандартным версиям с тремя регуляторами, но вместо третьего регулятора имеют шарик из закаленной стали. Конструкция с двумя регуляторами улучшает стабильность крепления, ограничивая доступные степени свободы. Отверстие с резьбой SM2 (2,035 "-40) позволяет устанавливать оптику Ø2" толщиной до 12,7 мм (0,50 ") или другие компоненты с резьбой SM2.

    POLARIS-K2T1 включает в себя две съемные ручки регулировки Ø0,60 дюйма (Ø15,2 мм), в то время как POLARIS-K2T2 представляет собой модель с шестигранными винтами. Регуляторы на обоих креплениях могут приводиться в действие с помощью 5/64 дюйма (2 мм) шестигранного ключа или шестигранным ключом HKTS-5/64 (продается отдельно), и их можно заблокировать с помощью стопорной гайки POLARIS-LN1 или стопорной шайбы POLARIS-LNS1 (продается отдельно). В случаях, когда требуется частая настройка регуляторов, стопорную гайку или стопорное кольцо необходимо слегка затянуть с крутящим моментом приблизительно от 4 до 8 унций на дюйм (от 0,03 до 0,06 Н · м). Для обеспечения долговременной стабильности рекомендуется затягивать с моментом 32 унций на дюйм, который может быть достигнут с помощью динамометрического ключа TW13 (продается отдельно).

    Два стопорных кольца из нержавеющей стали (входят в комплект) используются для крепления установленной оптики. Дополнительные стопорные кольца (POLARIS-SM2RR) также можно приобрести отдельно. Монтаж обеспечивается четырьмя отверстиями №8 (M4), которые можно использовать с прилагаемыми винтами 8-32 и M4.

    Ключевые особенности:

    • Конструкция с двумя регулировочными ручками 100 TPI
    • Предназначен для использования с компонентами Ø2 " толщиной до 0,50" (12,7 мм) или компонентами с резьбой SM2 (2,035 "-40)
    • ± 3,4 ° Механический диапазон регулировки угла с разрешением ~ 5 мрад / об
    • Отклонение менее 2 мкрад после температурного цикла 12,5 °C

    АО «ЛЛС» поставляет весь спектр продукции Thorlabs на территории Российской Федерации и стран Таможенного Союза, и предлагает наиболее выгодные условия поставки продукции, полную техническую поддержку.

    Характеристики
    • Параметр
      Значение
    • Размер оптики
      Ø2”
    • Толщина оптики
      12.7 мм (макс.)
    • Регуляторы
      2х100 TPI
    • Разрешение на регулятор
      5 мкрад (типичное значение); 2 мкрад (достижимо)
    • Разрешение
      ~ 5 мрад / об
    • Перемещение передней панели
       (макс.) 3.175 мм
    • Диапазон механической регулировки угла
      (номинальный) ± 3.4 °
    • Отклонение луча
       <2 мкрад
    • Совместимость с вакуумом
       10-9 торр при 25°C, 10-5 торр при 200 °C
    • Диапазон рабочих температур
      от -30 до 200 ° C
    • Крепление
      # 8 (M4) Цековка
    Положить в корзину Название Выбрать количество Описание Цена
    Сбросить
    В корзину POLARIS-K2T2
    Держатель оптики Polaris™, резьба: SM2, для оптических элементов: Ø2", 2 регулировочных винта с отверстием под шестигранный ключ, 2 стопорных кольца в комплекте По запросу
    В корзину POLARIS-K2T1
    Держатель оптики Polaris™, резьба: SM2, для оптических элементов: Ø2", 2 регулировочных винта, 2 стопорных кольца в комплекте По запросу
    В корзину POLARIS-SM2RR
    Стальное стопорное кольцо с резьбой SM2 (2.035"-40) По запросу
