    Держатель оптики Polaris с резьбой SM1, Ø1", 3 регулировочных винта

    Держатель оптики Polaris с резьбой SM1, Ø1", 3 регулировочных винта

    Бесплатная доставка
    Пуско наладка и обучение персонала
    Подберем оборудование под ваши задачи
    Гарантийное и пост-гарантийное обслуживание без привлечения производителя
    Характеристики
    • Размер оптики
    • Ø 1”
    • Толщина оптики
    • 6.4 мм (макс.)
    • Регуляторы
    • 3х100 TPI
    • Разрешение на регулятор
    • 5 мкрад (типичное значение); 2 мкрад (достижимо)
    • Разрешение
    • ~ 7.7 мрад / об
    • Заказать товар
    • Описание
    • Характеристики
    • Документация

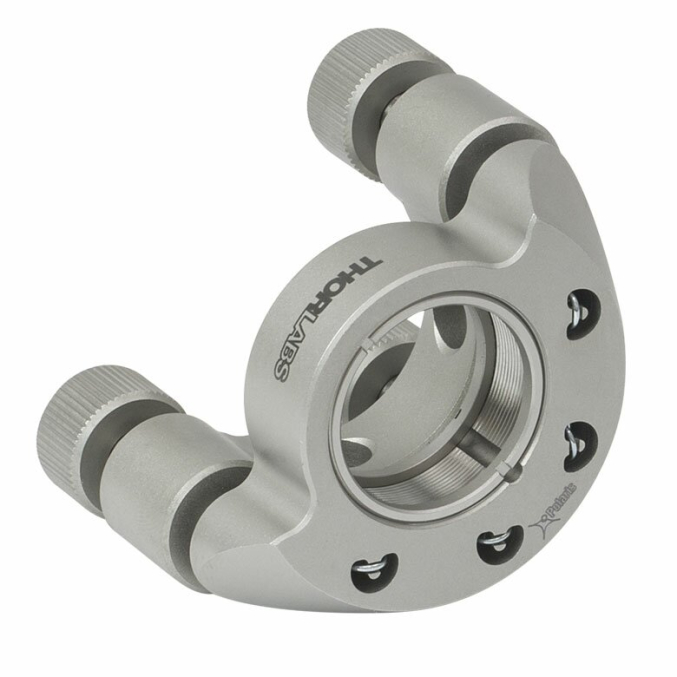

    Кинематические оправы для зеркал POLARIS-K1T и POLARIS-K1T3 имеют отверстие с резьбой SM1 (1,035 "-40) для установки оптики Ø1" толщиной до 8,6 мм (0,34 ") или других изделий. Конструкция с тремя регуляторами обеспечивает регулировку угла наклона, а также регулировку по оси Z (оптическая ось). Версии с двумя регуляторами также доступны.

    POLARIS-K1T включает в себя три съемных ручки регулировки Ø0,60 дюйма (Ø15,2 мм), в то время как POLARIS-K1T3 представляет собой модель с шестигранными винтами. Регуляторы на обоих креплениях могут приводиться в действие с помощью 5/64 дюйма (2 мм) Шестигранный ключ или шестигранный ключ HKTS-5/64 (продается отдельно) и может быть зафиксирован с помощью стопорной гайки POLARIS-LN1 или шайбы POLARIS-LNS1 (продается отдельно). В случаях, когда требуется частая настройка регуляторов, стопорную гайку или стопорное кольцо необходимо слегка затянуть с крутящим моментом приблизительно от 4 до 8 унций на дюйм (от 0,03 до 0,06 Н · м). Для обеспечения долговременной стабильности рекомендуется затягивать с моментом 32 унций на дюйм, который может быть достигнут с помощью динамометрического ключа TW13 (продается отдельно).

    Два стопорных кольца из нержавеющей стали (входят в комплект) используются для крепления установленной оптики. Дополнительные стопорные кольца (POLARIS-SM1RR) также можно приобрести отдельно. Монтаж на опоре обеспечивается двумя цековками №8 (M4), которые можно использовать с прилагаемыми винтами 8-32 и M4.

    Ключевые особенности:

    • Конструкция с 3 регулировочными ручками или шестигранником 100 TPI
    • Предназначен для использования с компонентами Ø1 " толщиной до 0,34" (8,6 мм) или компонентами с резьбой SM1 (1,035 "-40)
    • ± 4 ° Механический угловой диапазон с разрешением ~ 7,7 мрад / об
    • Отклонение менее 1 мкрад после температурного цикла 12,5 ° C

    АО «ЛЛС» поставляет весь спектр продукции Thorlabs на территории Российской Федерации и стран Таможенного Союза, и предлагает наиболее выгодные условия поставки продукции, полную техническую поддержку.

    Характеристики
    • Параметр
      Значение
    • Размер оптики
      Ø 1”
    • Толщина оптики
      6.4 мм (макс.)
    • Регуляторы
      3х100 TPI
    • Разрешение на регулятор
      5 мкрад (типичное значение); 2 мкрад (достижимо)
    • Разрешение
      ~ 7.7 мрад / об
    • Перемещение передней панели
       (макс.) 5 мм
    • Диапазон механической регулировки угла
      (номинальный) ± 4°
    • Отклонение луча
       <1 мкрад
    • Совместимость с вакуумом
       10-9 торр при 25°C, 10-5 торр при 200 °C
    • Диапазон рабочих температур
      от -30 до 200 ° C
    • Крепление
      # 8 (M4) Цековка
    Положить в корзину Название Выбрать количество Описание Цена
    Сбросить
    В корзину POLARIS-K1T3
    Держатель оптики Polaris™, резьба: SM1, для оптических элементов: Ø1", 3 шестигранных регулировочных винта, 2 стопорных кольца в комплекте По запросу
    В корзину POLARIS-K1T
    Держатель оптики Polaris™, резьба: SM1, для оптических элементов: Ø1", 3 регулировочных винта, 2 стопорных кольца в комплекте По запросу

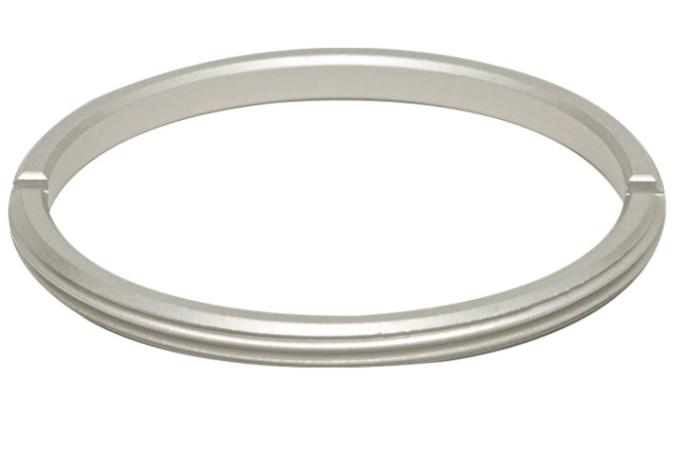

    В корзину POLARIS-SM1RR
    Стальное стопорное кольцо с резьбой SM1 (1.035"-40) По запросу
