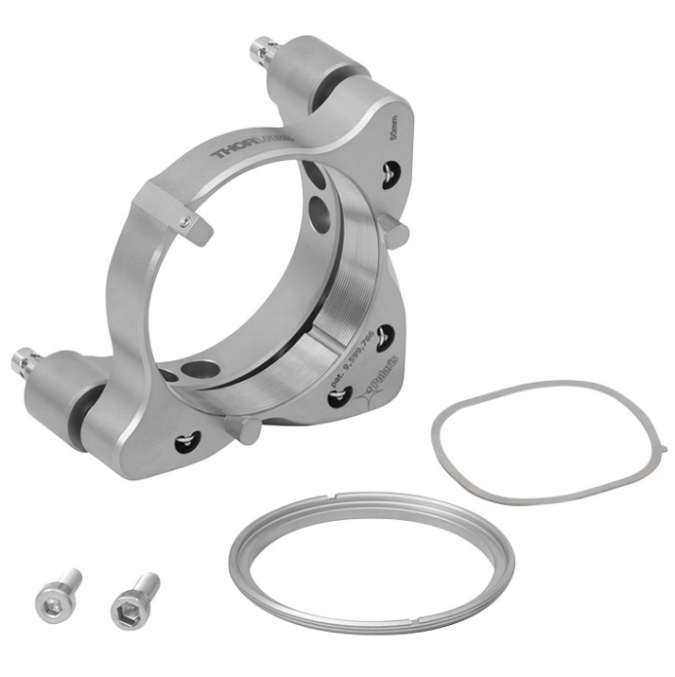

    Держатель оптики Polaris Ø50 мм, 2 регулировочных винта

    Держатель оптики Polaris Ø50 мм, 2 регулировочных винта

    Бесплатная доставка
    Пуско наладка и обучение персонала
    Подберем оборудование под ваши задачи
    Гарантийное и пост-гарантийное обслуживание без привлечения производителя
    Характеристики
    • Заказать товар
    • Описание
    • Характеристики

    Крепление для зеркала 50 мм Polaris с низким уровнем искажений  предназначено для минимизации оптических искажений и обеспечения долговременной стабильности. Это крепление оснащено панелью с трехточечным контактом для крепления оптики. Индексированная удерживающая пружина контактирует с оптикой в трех местах, а стопорное кольцо имеет калиброванный упор для регулировки, чтобы помочь в обеспечении правильного монтажного крутящего момента.

    Крепление кинематического зеркала POLARIS-K05F6 продается с одной индексированной удерживающей пружиной для оптики (POLARIS-K05WS) и одним стопорным кольцом (POLARIS-SM05RRS40). Эти элементы также доступны для покупки отдельно, если потребуется замена.

    Шестигранные приводы 5/64 дюйма можно регулировать с помощью шестигранного ключа HKTS-5/64 (приобретается отдельно ) или любого другого шестигранного ключа на 5/64 дюйма. Крепление включает три контргайки регулятора. Луч можно удерживать на цели шестигранным ключом, слегка затягивая стопорную гайку вручную или рожковым ключом на 6 мм. В случаях, когда требуется частая настройка регуляторов, контргайки необходимо слегка затянуть с крутящим моментом приблизительно от 4 до 8 унций на дюйм (от 0,03 до 0,06 Н · м). Для обеспечения долговременной стабильности рекомендуется затягивать с крутящим моментом 24 унции на дюйм, который может быть достигнут с помощью динамометрического ключа TW6 (продается отдельно).

    Ключевые особенности:

    • Крепление с двумя регуляторами и низким уровнем искажений для оптики Ø50 мм
    • Конструкция с шестигранным приводом
    • Регуляторы 100 TPI
    • Из нержавеющей стали, конструкция с согласованным КТР

    АО «ЛЛС» поставляет весь спектр продукции Thorlabs на территории Российской Федерации и стран Таможенного Союза, и предлагает наиболее выгодные условия поставки продукции, полную техническую поддержку.

    Характеристики
    • Параметр
      Значение
    • Размер оптики
      Ø 5 мм
    • Толщина оптики
      3 - 15 мм
    • Регуляторы
      100 TPI
    • Разрешение на регулятор
      5 мкрад (типичное значение); 2 мкрад (достижимо)
    • Разрешение
      ~ 5.5 мрад / об
    • Перемещение передней панели
       (макс.) 5 мм
    • Диапазон механической регулировки угла
      (номинальный) ± 3.4 °
    • Отклонение луча
       <2 мкрад
    • Совместимость с вакуумом
       10-9 торр при 25°C, 10-5 торр при 200 °C
    • Диапазон рабочих температур
      от -30 до 200 ° C
    • Крепление
      # 8 (M4) Цековка
    Положить в корзину Название Выбрать количество Описание Цена
    Сбросить
    В корзину POLARIS-K2WS
    Сменная градуированная волновая пружина Ø2" для POLARIS-K2F По запросу
    В корзину POLARIS-K50F4/M
    Держатель оптики Polaris™, фиксация с минимальной силой воздействия на оптический элемент Ø50 мм, 2 регулировочных винта По запросу
    В корзину POLARIS-SM1RRS40
    Сменное стопорное кольцо Ø1" с регулируемым 0.040" упором для POLARIS-K1F, По запросу
