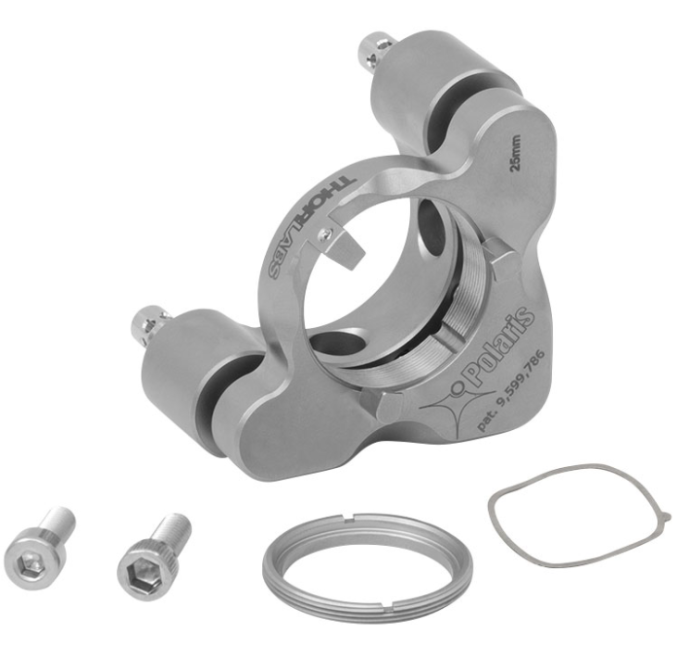

    Держатель оптики Polaris Ø25 мм, 2 регулировочных винта

    Держатель оптики Polaris Ø25 мм, 2 регулировочных винта

    Бесплатная доставка
    Пуско наладка и обучение персонала
    Подберем оборудование под ваши задачи
    Гарантийное и пост-гарантийное обслуживание без привлечения производителя
    Характеристики
    • Заказать товар
    • Описание
    • Характеристики

    Крепление для зеркала Polaris с двумя регуляторами для оптики Ø25 мм и низким уровнем искажений предназначено для минимизации оптических искажений и обеспечения долговременной стабильности. Это крепление оснащено  панелью с трехточечным контактом для крепления оптики. Удерживающая пружина контактирует с оптикой в ​​трех местах, в то время как стопорное кольцо имеет откалиброванный регулировочный упор, помогающий обеспечить правильный монтаж. Одна из трех точек контакта панели включает подпружиненный шариковый контакт, который помогает еще больше уменьшить оптические искажения. Обратите внимание, что этот шариковый контакт отрегулирован на заводе и не подлежит регулировке или снятию.

    Крепление POLARIS-K25F4 / M продается с одной индексированной удерживающей пружиной для оптики (POLARIS-K1WS) и одним стопорным кольцом (POLARIS-SM1RRS40). Эти элементы также доступны для покупки отдельно, если потребуется их замена.

    Конструкция этого крепления с двумя регуляторами улучшает стабильность за счет ограничения доступных степеней свободы движения. Регуляторы 100 TPI имеют три сквозных отверстия Ø0,07 дюйма, которые позволяют приводить в действие сбоку с помощью высокоточного приспособления для регулировки боковых отверстий SA1 или отвертки 1/16 дюйма (1,5 мм) или шестигранного ключа. Каждый регулятор также имеет шестигранник 2,0 мм (5/64 дюйма), который можно регулировать с помощью шестигранника на заднем конце рукоятки инструмента SA1, шестигранных винтов HKTS-5/64 с накатанной головкой (продаются ниже) или любого другого 2,0 мм. (5/64 ") шестигранного ключа.

    Ключевые особенности:

    • Крепление с двумя регуляторами и низким уровнем искажений для оптики Ø25 мм
    • Конструкция с шестигранными винтами
    • Регуляторы 100 TPI
    • Из нержавеющей стали, конструкция с согласованным КТР

    АО «ЛЛС» поставляет весь спектр продукции Thorlabs на территории Российской Федерации и стран Таможенного Союза, и предлагает наиболее выгодные условия поставки продукции, полную техническую поддержку.

    Характеристики
    • Параметр
      Значение
    • Размер оптики
      Ø 25 мм
    • Толщина оптики
      4 - 9.7 мм
    • Регуляторы
      100 TPI
    • Разрешение на регулятор
      5 мкрад (типичное значение); 2 мкрад (достижимо)
    • Разрешение
      ~ 7.7 мрад / об
    • Диапазон механической регулировки угла
      (номинальный) ± 4 °
    • Отклонение луча
       <1 мкрад
    • Совместимость с вакуумом
       10-9 торр при 25°C, 10-5 торр при 200 °C
    • Диапазон рабочих температур
      от -30 до 200 ° C
    • Крепление
      # 8 (M4) Цековка
    Положить в корзину Название Выбрать количество Описание Цена
    Сбросить
    В корзину POLARIS-K1WS
    Сменная градуированная волновая пружина Ø1" для POLARIS-K1F По запросу
    В корзину POLARIS-K25F4/M
    Держатель оптики Polaris™, фиксация с минимальной силой воздействия на оптический элемент Ø25 мм, 2 регулировочных винта По запросу
    В корзину POLARIS-SM1RRS40
    Сменное стопорное кольцо Ø1" с регулируемым 0.040" упором для POLARIS-K1F По запросу
