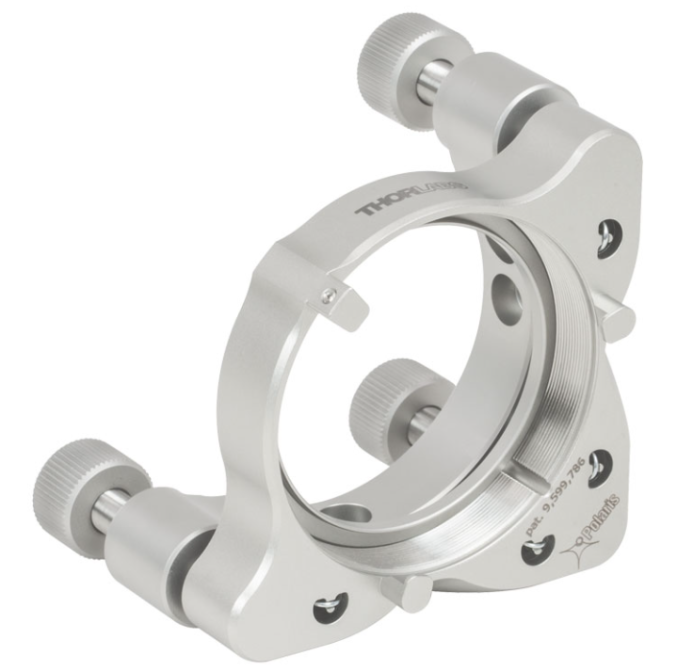

Держатель оптики Polaris Ø2", 3 регулировочных винта

Держатель оптики Polaris Ø2", 3 регулировочных винта

Бесплатная доставка
Пуско наладка и обучение персонала
Подберем оборудование под ваши задачи
Гарантийное и пост-гарантийное обслуживание без привлечения производителя
Характеристики
  • Заказать товар
  • Описание
  • Характеристики

Это крепление для зеркала Polaris Ø2'' с низким уровнем искажений предназначено для минимизации оптических искажений и обеспечения долговременной стабильности. Оно оснащено панелью с трехточечным контактом для крепления оптики. Индексированная удерживающая пружина контактирует с оптикой в ​​трех местах , в то время как стопорное кольцо имеет откалиброванный регулировочный упор для обеспечения правильного монтажа. Одна из трех точек контакта лицевой панели включает подпружиненный шариковый контакт, который также обеспечивает минимизацию оптического искажения. Обратите внимание, что этот шариковый контакт настроен на заводе и не подлежит регулировке или удалению.

Каждое кинематическое крепление зеркала продается с одной индексированной удерживающей пружиной для оптики (POLARIS-K2WS) и одним стопорным кольцом (POLARIS-SM2RRS70). Эти элементы также доступны для покупки отдельно, если потребуется замена.

Ручки регуляторов POLARIS-K2F 100 TPI съемные; со снятыми ручками положение можно отрегулировать с помощью нашего винта с накатанной головкой HKTS-5/64 (приобретается отдельно) или любого другого шестигранного ключа на 5/64 дюйма. Регуляторы можно заблокировать с помощью стопорной гайки POLARIS-LN1 или POLARIS-LNS1 стопорное кольцо. Луч можно удерживать на мишени с помощью регулировочного винта с накатанной головкой или шестигранного ключа, слегка затягивая стопорную гайку или стопорное кольцо вручную. В качестве альтернативы для POLARIS можно использовать шестигранный гаечный ключ на 13 мм. -LN1 и гаечный ключ POLARIS-T2 можно использовать для затяжки стопорного кольца POLARIS-LNS1. В случаях, когда требуется частая настройка регуляторов, необходимо только установить стопорную гайку или стопорное кольцо и слегка затянуть с крутящим моментом примерно от 4 до 8 унций на дюйм (от 0,03 до 0,06 Н · м). Для долгосрочной стабильности рекомендуется затягивать с моментом 32 унций на дюйм, что может быть достигнуто с помощью динамометрического ключа TW13 (продается отдельно).

Ключевые особенности:

  • Крепление с 3 регуляторами и низким уровнем искажений для оптики Ø2 "
  • Съемная ручка или конструкция с шестигранным приводом
  • Регуляторы 100 TPI
  • Изготовлены из нержавеющей стали, конструкция с согласованным КТР
  • Отклонение менее 2 мкрад после температурного цикла
  • Регуляторы можно заблокировать с помощью стопорных гаек POLARIS-LN1

АО «ЛЛС» поставляет весь спектр продукции Thorlabs на территории Российской Федерации и стран Таможенного Союза, и предлагает наиболее выгодные условия поставки продукции, полную техническую поддержку.

Характеристики
  • Параметр
    Значение
  • Размер оптики
    Ø2”
  • Толщина оптики
    3 - 13.3 мм
  • Регуляторы
    100 TPI
  • Разрешение на регулятор
    5 мкрад (типичное значение); 2 мкрад (достижимо)
  • Разрешение
    ~ 5 мрад / об
  • Перемещение передней панели
     (макс.) 3.175 мм
  • Диапазон механической регулировки угла
    (номинальный) ± 3.4 °
  • Отклонение луча
     <2 мкрад
  • Совместимость с вакуумом
     10-9 торр при 25°C, 10-5 торр при 200 °C
  • Диапазон рабочих температур
    от -30 до 200 ° C
  • Крепление
    # 8 (M4) Цековка
Положить в корзину Название Выбрать количество Описание Цена
Сбросить
В корзину POLARIS-K2F3
Держатель оптики Polaris™, фиксация с минимальной силой воздействия на оптический элемент Ø2", 3 регулировочных винта с отверстиями для шестигранного ключа По запросу
В корзину POLARIS-K2F
Держатель оптики Polaris™, фиксация с минимальной силой воздействия на оптический элемент Ø2", 3 регулировочных винта По запросу
В корзину POLARIS-SM2RRS70
Сменное стопорное кольцо Ø2" с регулируемым 0.070" упором для POLARIS-K2F По запросу
В корзину POLARIS-K2WS
Сменная градуированная волновая пружина Ø2" для POLARIS-K2F По запросу
