Держатель оптики Polaris Ø1" с резьбой SM1, 2 регулировочных винта

Держатель оптики Polaris Ø1" с резьбой SM1, 2 регулировочных винта

Бесплатная доставка
Пуско наладка и обучение персонала
Подберем оборудование под ваши задачи
Гарантийное и пост-гарантийное обслуживание без привлечения производителя
Характеристики
  • Размер оптики
  • Ø 1”
  • Толщина оптики
  • 8.6 мм (макс.)
  • Регуляторы
  • 2х100 TPI
  • Разрешение на регулятор
  • 5 мкрад (типичное значение); 2 мкрад (достижимо)
  • Разрешение
  • ~ 7.7мрад / об
  • Заказать товар
  • Описание
  • Характеристики
  • Документация

Эти оправы для зеркал Polaris с двумя регуляторами аналогичны стандартным версиям с тремя регуляторами, но вместо третьего регулятора имеют шарик из закаленной стали. Конструкция с двумя регуляторами улучшает стабильность крепления, ограничивая доступные степени свободы. Отверстие с резьбой SM1 (1,035 "-40) позволяет устанавливать оптику Ø1" толщиной до 8,6 мм (0,34 ") или другие компоненты с резьбой SM1.

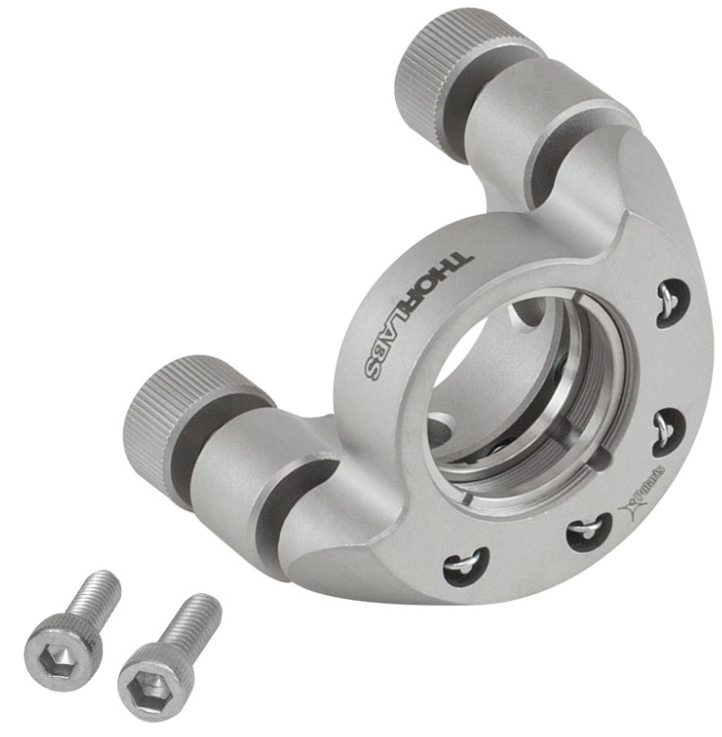

POLARIS-K1T1 включает в себя две съемные ручки регулировки Ø0,60 дюйма (Ø15,2 мм), в то время как POLARIS-K1T2 представляет собой модель с шестигранными винтами. Регуляторы на обоих креплениях могут приводиться в действие с помощью 5/64 дюйма (2 мм) Шестигранный ключ или шестигранный ключ HKTS-5/64 (продается отдельно) и может быть заблокирован с помощью стопорной гайки POLARIS-LN1 или стопорной шайбы POLARIS-LNS1 (продается отдельно). В случаях, когда требуется частая настройка регуляторов, стопорную гайку или стопорное кольцо необходимо слегка затянуть с крутящим моментом приблизительно от 4 до 8 унций на дюйм (от 0,03 до 0,06 Н · м). Для обеспечения долговременной стабильности рекомендуется затягивать с моментом 32 унций на дюйм, который может быть достигнут с помощью динамометрического ключа TW13 (продается отдельно).

Два стопорных кольца из нержавеющей стали (входят в комплект) используются для крепления установленной оптики. Дополнительные стопорные кольца (POLARIS-SM1RR) также можно приобрести отдельно. Монтаж  обеспечивается двумя цековками №8 (M4), которые можно использовать с прилагаемыми винтами 8-32 и M4.

Ключевые особенности:

  • Конструкция с двумя регулировочными ручками или шестигранником 100 TPI
  • Предназначен для использования с компонентами Ø1 "Opticsa толщиной до 0,34" (8,6 мм) или компонентами с резьбой SM1 (1,035 "-40)
  • ± 4 ° Механический угловой диапазон с разрешением ~ 7,7 мрад / об
  • Отклонение менее 1 мкрад после температурного цикла 12,5 ° C

АО «ЛЛС» поставляет весь спектр продукции Thorlabs на территории Российской Федерации и стран Таможенного Союза, и предлагает наиболее выгодные условия поставки продукции, полную техническую поддержку.

Характеристики
  • Параметр
    Значение
  • Размер оптики
    Ø 1”
  • Толщина оптики
    8.6 мм (макс.)
  • Регуляторы
    2х100 TPI
  • Разрешение на регулятор
    5 мкрад (типичное значение); 2 мкрад (достижимо)
  • Разрешение
    ~ 7.7мрад / об
  • Диапазон механической регулировки угла
    (номинальный) ± 4 °
  • Отклонение луча
     <1 мкрад
  • Совместимость с вакуумом
     10-9 торр при 25°C, 10-5 торр при 200 °C
  • Диапазон рабочих температур
    от -30 до 200 ° C
  • Крепление
    # 8 (M4) Цековка
Положить в корзину Название Выбрать количество Описание Цена
Сбросить
В корзину POLARIS-K1T2
Оправа Polaris® SM1-резьбовое крепление для зеркала Ø1 ", 2 шестигранных регулятора, 2 стопорных кольца в комплекте По запросу
В корзину POLARIS-K1T1
Оправа Polaris® SM1-резьбовое крепление для зеркала Ø1 ", 2 регулятора, 2 стопорных кольца в комплекте По запросу
В корзину POLARIS-SM1RR
Стальное стопорное кольцо с резьбой SM1 (1.035"-40) По запросу
