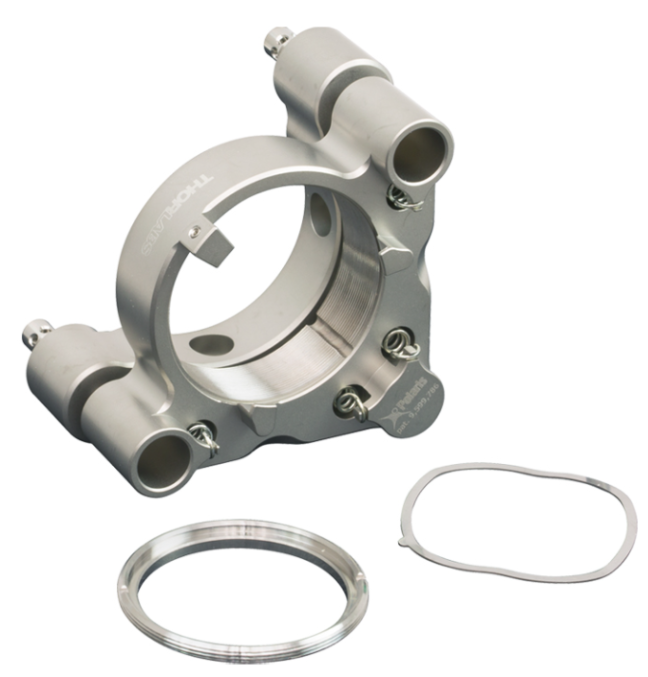

Держатель оптики Polaris Ø1.5", 2 регулировочных винта

Держатель оптики Polaris Ø1.5", 2 регулировочных винта

Бесплатная доставка
Пуско наладка и обучение персонала
Подберем оборудование под ваши задачи
Гарантийное и пост-гарантийное обслуживание без привлечения производителя
Характеристики
  • Заказать товар
  • Описание
  • Характеристики

Крепление для зеркала Polaris с низким уровнем искажений Ø1.5 дюйма предназначено для минимизации оптических искажений и обеспечения долговременной стабильности. Это крепление оснащено лицевой панелью с трехточечным контактом для крепления оптики. Индексированная удерживающая пружина для оптики контактирует с оптика в трех местах, а стопорное кольцо имеет калиброванный упор для регулировки, чтобы помочь в обеспечении правильного монтажного крутящего момента.

Крепление кинематического зеркала POLARIS-K05F6 продается с одной индексированной удерживающей пружиной для оптики (POLARIS-K05WS) и одним стопорным кольцом (POLARIS-SM05RRS40). Эти элементы также доступны для покупки отдельно, если потребуется замена.

Шестигранные приводы 5/64 дюйма можно регулировать с помощью шестигранного ключа HKTS-5/64 (приобретается отдельно ) или любого другого шестигранного ключа на 5/64 дюйма. Крепление включает три контргайки . Луч можно удерживать на цели шестигранным ключом, слегка затягивая стопорную гайку вручную или рожковым ключом на 6 мм. В случаях, когда требуется частая настройка регуляторов, контргайки необходимо слегка затянуть с крутящим моментом приблизительно от 4 до 8 унций на дюйм (от 0,03 до 0,06 Н · м). Для обеспечения долговременной стабильности  рекомендуется затягивать с крутящим моментом 24 унции на дюйм, который может быть достигнут с помощью динамометрического ключа TW6 (продается отдельно).

Ключевые особенности:

  • Крепление с двумя регуляторами и низким уровнем искажений для оптики Ø1,5 дюймa
  • Регуляторы с шестигранным приводом и боковыми отверстиями
  • Регуляторы 100 TPI
  • Из нержавеющей стали, конструкция с согласованным КТР

АО «ЛЛС» поставляет весь спектр продукции Thorlabs на территории Российской Федерации и стран Таможенного Союза, и предлагает наиболее выгодные условия поставки продукции, полную техническую поддержку.

Характеристики
  • Параметр
    Значение
  • Размер оптики
    Ø 1.5”
  • Толщина оптики
    3.5 мм - 14.7 мм
  • Регуляторы
    100 TPI
  • Разрешение на регулятор
    5 мкрад (типичное значение); 2 мкрад (достижимо)
  • Разрешение
    ~ 5.5 мрад / об
  • Перемещение передней панели
     (макс.) 5 мм
  • Диапазон механической регулировки угла
    (номинальный) ± 3 °
  • Отклонение луча
     <2 мкрад
  • Совместимость с вакуумом
     10-9 торр при 25°C, 10-5 торр при 200 °C
  • Диапазон рабочих температур
    от -30 до 200 ° C
  • Крепление
    # 8 (M4) Цековка
Положить в корзину Название Выбрать количество Описание Цена
Сбросить
В корзину POLARIS-K15WS
Сменное волновое пружинное кольцо для POLARIS-K15F4 По запросу
В корзину POLARIS-K15F4
Держатель оптики Polaris™, Ø1.5", 2 регулировочных винта с отверстиями для шестигранного ключа, По запросу
В корзину POLARIS-SM15RRS55
Сменное стопорное кольцо с регулируемым 0.055" упором для POLARIS-K15F4 По запросу
