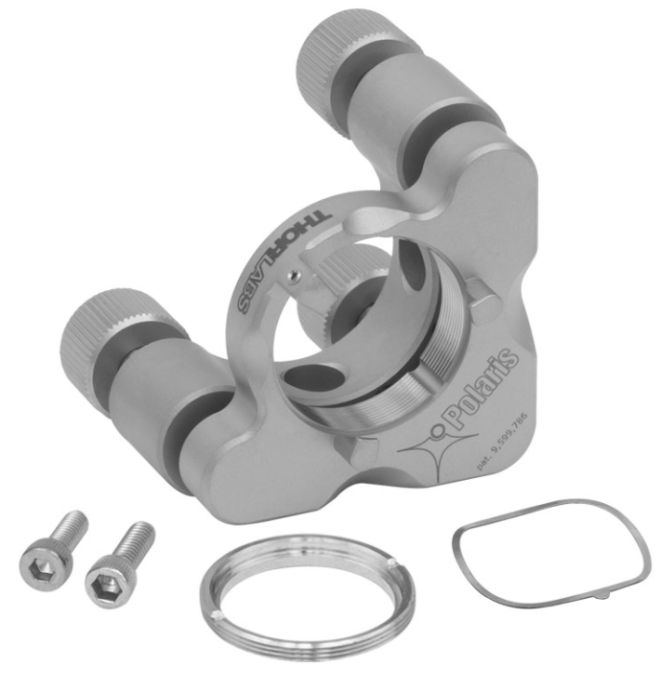

- Держатель оптики Polaris™, фиксация с минимальной силой воздействия на оптический элемент Ø1", 3 регулировочных винта
- Сменная градуированная волновая пружина Ø1" для POLARIS-K1F
- Сменное стопорное кольцо Ø1" с регулируемым 0.040" упором для POLARIS-K1F
Это крепление для зеркал Ø1 " с низким уровнем искажений серии Polaris предназначено для минимизации оптических искажений и обеспечения долговременной стабильности. Это крепление оснащено панелью с трехточечным контактом для крепления оптики. Индексированная удерживающая пружина контактирует с оптикой в трех местах, в то время как стопорное кольцо имеет откалиброванный регулировочный упор для обеспечения правильного монтажа. Одна из трех точек контакта панели включает подпружиненный шариковый контакт, который также обеспечивает регулируемая монтажная поверхность для дальнейшего ограничения оптического искажения. Обратите внимание, что этот шариковый контакт настроен на заводе и не подлежит регулировке или удалению.
Крепление кинематического зеркала POLARIS-K1F продается с одной индексированной удерживающей пружиной оптики (POLARIS-K1WS) и одним стопорным кольцом (POLARIS-SM1RRS40). Эти элементы также доступны для покупки отдельно, если потребуется замена.
Ручки регуляторов 100 TPI съемные; со снятыми ручками положение можно отрегулировать с помощью винта с накатанной головкой HKTS-5/64 (продается отдельно) или любого другого шестигранного ключа 5/64 дюйма. Регуляторы можно заблокировать с помощью стопорной гайки POLARIS-LN1 или POLARIS-LNS1 стопорное кольцо, которое приобретается отдельно ниже. Луч можно удерживать на мишени с помощью регулировочного винта с накатанной головкой или шестигранного ключа, слегка затягивая стопорную гайку или стопорное кольцо вручную. В качестве альтернативы можно использовать шестигранный гаечный ключ на 13 мм. Стопорную гайку POLARIS-LN1 и гаечный ключ POLARIS-T2 можно использовать для затяжки стопорного кольца POLARIS-LNS1. В случаях, когда требуется частая настройка регуляторов, стопорная гайка или стопорное кольцо необходимо только можно слегка затянуть с крутящим моментом приблизительно от 4 до 8 унций на дюйм (от 0,03 до 0,06 Н · м). Для долгосрочной стабильности рекомендуется затягивать с моментом 32 унций на дюйм, который может быть достигнут с помощью нашего предустановленного крутящего момента TW13. гаечный ключ (продается отдельно).
Монтаж оптики обеспечивается двумя отверстиями №8 (M4) под углом 90 °. В комплект входят винты 8-32 и M4.
Ключевые особенности:
- Крепление с ручным управлением и низким уровнем искажений для оптики Ø1 "
- Регуляторы 100 TPI
- Регуляторы оснащены съемными ручками
- Из нержавеющей стали, конструкция с согласованным КТР
- Отклонение менее 1 мкрад после температурного цикла
АО «ЛЛС» поставляет весь спектр продукции Thorlabs на территории Российской Федерации и стран Таможенного Союза, и предлагает наиболее выгодные условия поставки продукции, полную техническую поддержку.
Размер оптики
|
Ø 1” |
Толщина оптики
|
4 - 9.7 мм |
Регуляторы
|
100 TPI |
Разрешение на регулятор
|
5 мкрад (типичное значение); 2 мкрад (достижимо) |
Разрешение
|
~ 7.7 мрад / об |
Перемещение передней панели
|
6 мм |
Диапазон механической регулировки угла
|
(номинальный) ± 4° |
Отклонение луча
|
<1 мкрад |
Совместимость с вакуумом
|
10-9 торр при 25°C, 10-5 торр при 200 °C |
Диапазон рабочих температур
|
от -30 до 200 ° C |
Крепление
|
# 8 (M4) Цековка |
