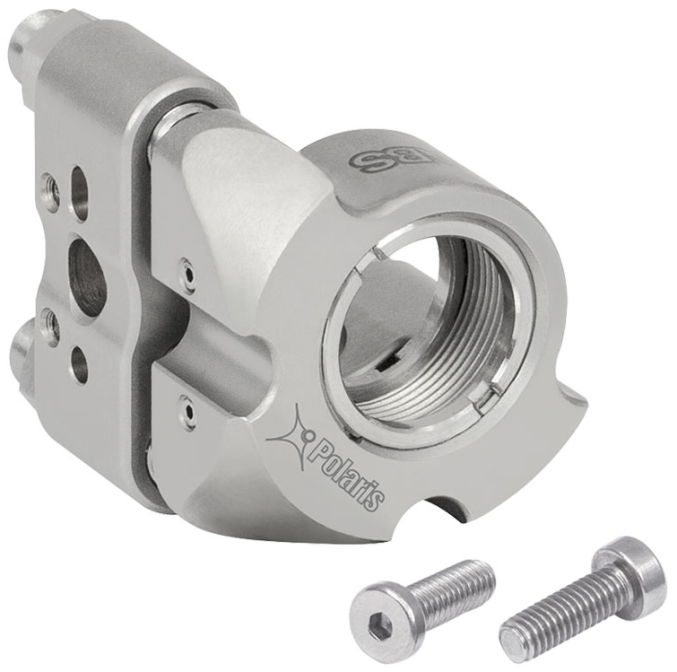

- Держатель оптики Polaris™, резьба: SM05, для оптических элементов: Ø1/2", 3 регулировочных винта с отверстием под шестигранный ключ с зажимными гайками, 2 стопорных кольца в комплекте
- Стальное стопорное кольцо с резьбой SM05 (0.535"-40)
Оправа POLARIS-K05T6 содержит отверстие с резьбой SM05 (0,535–40) для установки оптики Ø1/2 дюйма толщиной до 0,25 дюйма (6,4 мм) или других компонентов. Кинематическая регулировка обеспечивается тремя регуляторами 130 TPI, совместимыми с шестигранными ключами 5/64 дюйма; их можно отрегулировать с помощью шестигранного ключа HKTS-5/64 с накатанной головкой (продается отдельно) или любого другого шестигранного ключа на 5/64 дюйма (2 мм). Конструкция с тремя регуляторами обеспечивает регулировку угла наклона (tip and tilt) и Z (оптическая ось). Версии с двумя регуляторами также доступны ниже.
Это крепление для зеркала поставляется с тремя стопорными гайками регулятора, которые можно затянуть, удерживая регулятор шестигранным ключом на 5/64 дюйма (2 мм), затягивая стопорную гайку вручную или гаечным ключом на 6 мм. При частой регулировке, контргайки необходимо слегка затянуть с крутящим моментом примерно от 0,03 до 0,06 Н · м. Для обеспечения долговременной стабильности рекомендуется затягивать с большим моментом, который может быть достигнут с помощью динамометрического ключа TW6 (продается отдельно).
Два стопорных кольца из нержавеющей стали (входят в комплект) используются для крепления установленной оптики. Дополнительные стопорные кольца (POLARIS-SM05RR) также можно приобрести отдельно. Монтаж в оправе осуществляется с помощью двух цековок №8 (M4). Из-за неглубокой конструкции зенковок в комплект входят низкопрофильные винты 8-32 и M4 с головкой под ключ для установки, не препятствуя прохождению луча. Винт с головкой 8-32 подходит для шестигранного ключа 5/64 дюйма (2 мм), а винт M4 - для шестигранного ключа 2,5 мм.
Ключевые особенности:
- Конструкция с 3 регуляторами 130 TPI
- Предназначен для использования с компонентами Ø1/2 " толщиной до 0,25" (6,4 мм) или компонентами с резьбой SM05 (0,535 "-40)
- Механический угловой диапазон ± 5 ° с разрешением ~ 11 мрад / об
- Отклонение менее 2 мкрад после температурного цикла 12,5 ° C
- Компактное основание шириной 1 дюйм
АО «ЛЛС» поставляет весь спектр продукции Thorlabs на территории Российской Федерации и стран Таможенного Союза, и предлагает наиболее выгодные условия поставки продукции, полную техническую поддержку.
Размер оптики
|
Ø 1/2” |
Толщина оптики
|
6.4 мм (макс.) |
Регуляторы
|
3х100 TPI |
Разрешение на регулятор
|
5 мкрад (типичное значение); 2 мкрад (достижимо) |
Разрешение
|
~ 11 мрад / об |
Перемещение передней панели
|
(макс.) 5 мм |
Диапазон механической регулировки угла
|
(номинальный) ± 5 ° |
Отклонение луча
|
<2 мкрад |
Совместимость с вакуумом
|
10-9 торр при 25°C, 10-5 торр при 200 °C |
Диапазон рабочих температур
|
от -30 до 200 ° C |
Крепление
|
# 8 (M4) Цековка |
