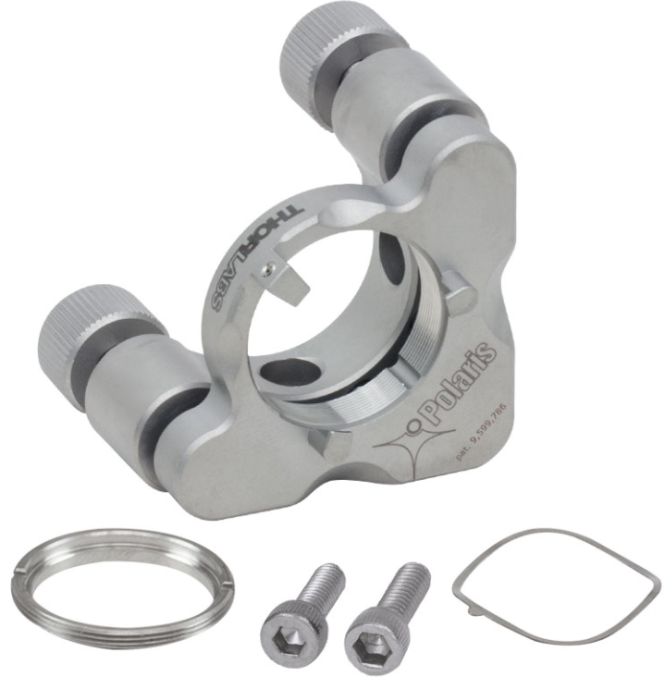

    Держатель оптики Polaris Ø1", 2 регулировочных винта

    Держатель оптики Polaris Ø1", 2 регулировочных винта

    Бесплатная доставка
    Пуско наладка и обучение персонала
    Подберем оборудование под ваши задачи
    Гарантийное и пост-гарантийное обслуживание без привлечения производителя
    Характеристики
    • Заказать товар
    • Описание
    • Характеристики

    Эти  Ø1 "кинематические крепления с двумя регуляторами Polaris похожи на стандартную версию с 3-мя регуляторами, но вместо третьего регулятора оснащены шариком из закаленной стали. В них используется интегрированный согласованный регулятор / конструкция корпуса для большей прочности. Обе ручки- доступны в версии крепления с двумя регуляторами и шестигранным приводом, которые прошли всесторонние испытания, чтобы гарантировать высокое качество исполнения.

    Каждое из этих креплений Polaris с двумя регуляторами оснащено одной индексированной удерживающей пружиной оптики (POLARIS-K1WS) и одним стопорным кольцом (POLARIS-SM1RRS40). Эти элементы также доступны для покупки отдельно, если потребуется замена.

    Ручки регуляторов POLARIS-K1F1 100 TPI съемные; со снятыми ручками положение можно отрегулировать с помощью винта с накатанной головкой HKTS-5/64 (продается отдельно) или любого другого шестигранного ключа 5/64 дюйма. Регуляторы можно заблокировать с помощью стопорной гайки POLARIS-LN1 или POLARIS-LNS1 стопорное кольцо, которое доступно отдельно. Луч можно удерживать на мишени с помощью регулировочного винта с накатанной головкой или шестигранного ключа, слегка затягивая стопорную гайку или стопорное кольцо вручную. В качестве альтернативы для POLARIS можно использовать шестигранный гаечный ключ на 13 мм. -LN1 и гаечный ключ POLARIS-T2 можно использовать для затяжки стопорного кольца POLARIS-LNS1. В случаях, когда требуется частая настройка регуляторов, необходимо только установить стопорную гайку или стопорное кольцо, слегка затянуть с крутящим моментом приблизительно от 4 до 8 унций на дюйм (от 0,03 до 0,06 Н · м). Для долговременной стабильности рекомендуется затягивать с моментом 32 унций на дюйм, что может быть достигнуто с помощью динамометрического ключа TW13.

    Ключевые особенности:

    • Крепление с двумя регуляторами и низким уровнем искажений для оптики Ø1 "
    • Дизайн с ручкой или шестигранными винтами
    • Регуляторы 100 TPI
    • Из нержавеющей стали, конструкция с согласованным КТР
    • Отклонение менее 2 мкрад после температурного цикла
    • Ручки съемные

    АО «ЛЛС» поставляет весь спектр продукции Thorlabs на территории Российской Федерации и стран Таможенного Союза, и предлагает наиболее выгодные условия поставки продукции, полную техническую поддержку.

    Характеристики
    • Параметр
      Значение
    • Размер оптики
      Ø 1”
    • Толщина оптики
      4 - 9.7 мм
    • Регуляторы
      100 TPI
    • Разрешение на регулятор
      5 мкрад (типичное значение); 2 мкрад (достижимо)
    • Разрешение
      ~ 7.7 мрад / об
    • Перемещение передней панели
       (макс.) 5 мм
    • Диапазон механической регулировки угла
      (номинальный) ± 4°
    • Отклонение луча
       <1 мкрад
    • Совместимость с вакуумом
       10-9 торр при 25°C, 10-5 торр при 200 °C
    • Диапазон рабочих температур
      от -30 до 200 ° C
    • Крепление
      # 8 (M4) Цековка
    Положить в корзину Название Выбрать количество Описание Цена
    Сбросить
    В корзину POLARIS-K1F2
    Держатель оптики Polaris™, фиксация с минимальной силой воздействия на оптический элемент Ø1", 2 регулировочных винта с отверстиями для шестигранного ключа По запросу
    В корзину POLARIS-K1F1
    Держатель оптики Polaris™, фиксация с минимальной силой воздействия на оптический элемент Ø1", 2 регулировочных винта По запросу
    В корзину POLARIS-SM1RRS40
    Сменное стопорное кольцо Ø1" с регулируемым 0.040" упором для POLARIS-K1F По запросу
    В корзину POLARIS-K1WS
    Сменная градуированная волновая пружина Ø1" для POLARIS-K1F По запросу
