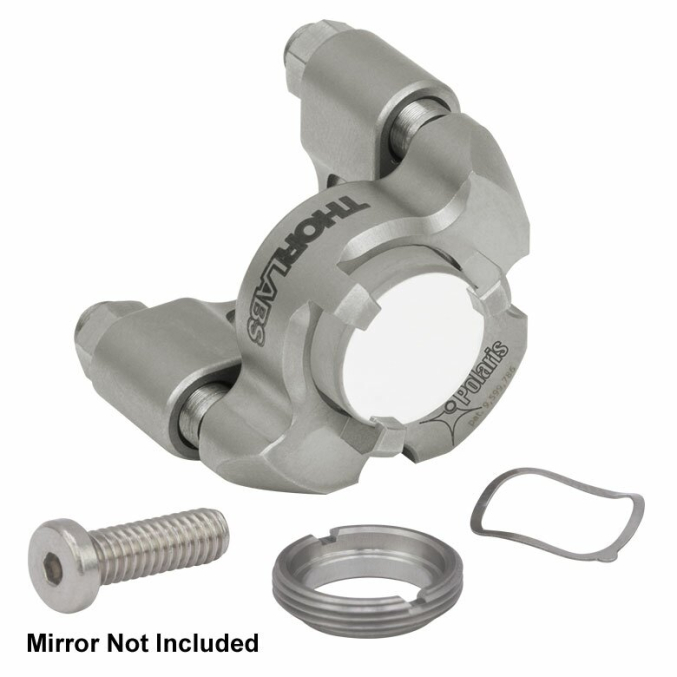

    Держатель оптики Polaris Ø1/2", 3 регулировочных винта

    Держатель оптики Polaris Ø1/2", 3 регулировочных винта

    Бесплатная доставка
    Пуско наладка и обучение персонала
    Подберем оборудование под ваши задачи
    Гарантийное и пост-гарантийное обслуживание без привлечения производителя
    Характеристики
    • Заказать товар
    • Описание
    • Характеристики

    Крепление для зеркала Polaris с низким уровнем искажений Ø1 / 2 дюйма предназначено для минимизации оптических искажений и обеспечения долговременной стабильности. Это крепление оснащено лицевой панелью с трехточечным контактом для крепления оптики. Пружина для оптики контактирует с элементом в трех местах, а стопорное кольцо имеет калиброванный упор для регулировки, чтобы помочь в обеспечении правильного крутящего момента.

    Крепление для зеркала POLARIS-K05F6 продается с одной удерживающей пружиной для оптики (POLARIS-K05WS) и одним стопорным кольцом (POLARIS-SM05RRS40). Эти элементы также доступны для покупки отдельно, если потребуется замена.

    Шестигранные приводы 5/64 дюйма можно регулировать с помощью шестигранного ключа HKTS-5/64 (приобретается отдельно) или любого другого шестигранного ключа на 5/64 дюйма. Крепление включает три контргайки. Луч можно удерживать на цели шестигранным ключом, слегка затягивая стопорную гайку вручную или ключом на 6 мм. В случаях, когда требуется частая настройка регуляторов, контргайки необходимо слегка затянуть с крутящим моментом приблизительно от 4 до 8 унций на дюйм (от 0,03 до 0,06 Н · м). Для обеспечения долговременной стабильности рекомендуется затягивать с крутящим моментом 24 унции на дюйм, который может быть достигнут с помощью динамометрического ключа TW6 (продается отдельно).

    Ключевые особенности:

    • Оправа с шестигранными винтами с низким уровнем искажений для оптики Ø1/2 дюймаa
    • Регуляторы 130 TPI
    • Стопорные гайки с регуляторами
    • Изготовлен из нержавеющей стали, конструкция с согласованным КТР
    • Отклонение менее 2 мкрад после температурного цикла

    АО «ЛЛС» поставляет весь спектр продукции Thorlabs на территории Российской Федерации и стран Таможенного Союза, и предлагает наиболее выгодные условия поставки продукции, полную техническую поддержку.

    Характеристики
    • Параметр
      Значение
    • Размер оптики
      Ø 1/2”
    • Толщина оптики
      7 мм (макс.)
    • Регуляторы
      130 TPI
    • Разрешение на регулятор
      5 мкрад (типичное значение); 2 мкрад (достижимо)
    • Разрешение
      ~ 11 мрад / об
    • Перемещение передней панели
       (макс.) 5 мм
    • Диапазон механической регулировки угла
      (номинальный) ± 5 °
    • Отклонение луча
       <2 мкрад
    • Совместимость с вакуумом
       10-9 торр при 25°C, 10-5 торр при 200 °C
    • Диапазон рабочих температур
      от -30 до 200 ° C
    • Крепление
      # 8 (M4) Цековка
    Положить в корзину Название Выбрать количество Описание Цена
    Сбросить
    В корзину POLARIS-K05WS
    Сменная градуированная волновая пружина Ø1/2" для POLARIS-K05F По запросу
    В корзину POLARIS-K05F6
    Держатель оптики Polaris™, фиксация с минимальной силой воздействия на оптический элемент Ø1/2", 3 регулировочных винта с отверстием для шестигранного ключа и гайкой По запросу
    В корзину POLARIS-SM05RRS40
    Сменное стопорное кольцо Ø1/2" с регулируемым 0.040" упором для POLARIS-K05F По запросу
