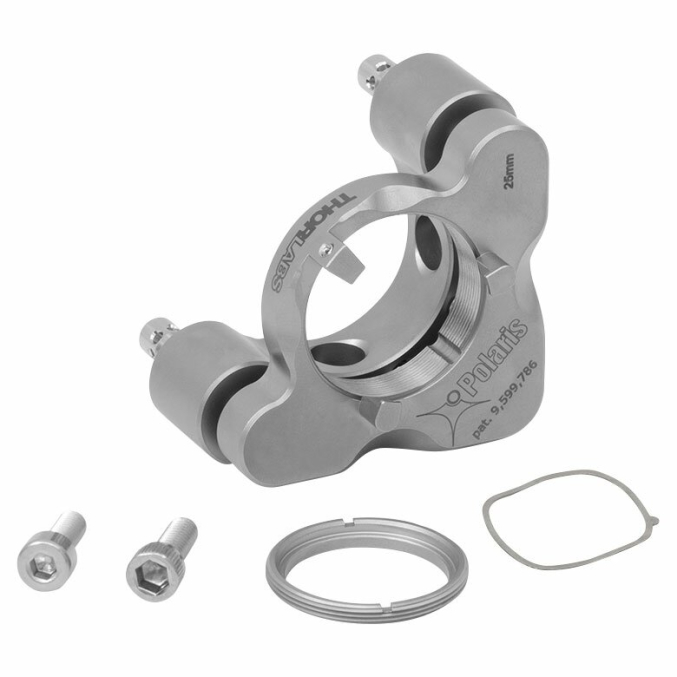

    Держатель оптики Polaris Ø1/2", 2 регулировочных винта

    Держатель оптики Polaris Ø1/2", 2 регулировочных винта

    Бесплатная доставка
    Пуско наладка и обучение персонала
    Подберем оборудование под ваши задачи
    Гарантийное и пост-гарантийное обслуживание без привлечения производителя
    Характеристики
    • Заказать товар
    • Описание
    • Характеристики

    Эти оправы для зеркал Polaris с двумя регуляторами Ø1 / 2 дюйма аналогичны стандартной версии с тремя регуляторами, но вместо третьего регулятора оснащены шариком из закаленной стали. В них используется интегрированный регулятор и корпус из нержавеющей стали. Для большей прочности по сравнению со стандартными креплениями для зеркал, данные оправы Polaris с двумя регуляторами продаются с одной удерживающей пружиной для оптики (POLARIS-K05WS) и одним стопорным кольцом (POLARIS-SM05RRS40). Эти элементы также доступны  для покупки отдельно, если потребуется замена .

    Для установки в ограниченном пространстве крепление POLARIS-K05F1 оснащено низкопрофильными шестигранными приводами, которые на 0,15 дюйма (3,8 мм) короче регуляторов на POLARIS-K05F2; из-за более коротких приводов POLARIS-K05F1 не включает стопорные гайки.

    Крепление POLARIS-K05F2 имеет шестигранные винты стандартного профиля на 5/64 дюйма и включает две контргайки регулятора, которые можно затягивать, удерживая регулятор шестигранным ключом на 5/64 дюйма (2 мм) при затягивании контргайки вручную или с помощью гаечного ключа на 6 мм. В случаях, когда требуется частая настройка регуляторов, контргайки необходимо слегка затянуть с крутящим моментом приблизительно от 4 до 8 унций на дюйм (от 0,03 до 0,06 Н · м). Для обеспечения долговременной стабильности рекомендуется затягивать с крутящим моментом 24 унции на дюйм, что может быть достигнуто с помощью динамометрического ключа TW6 (продается отдельно).

    Ключевые особенности:

    • Оправа с двумя регуляторами и низким уровнем искажений для оптики Ø1/2 дюйма
    • Конструкция с шестигранными винтами
    • Регуляторы 130 TPI
    • Регуляторы с низким или стандартным профилем
    • Из нержавеющей стали, конструкция с согласованным КТР
    • Отклонение менее 2 мкрад после температурного цикла

    АО «ЛЛС» поставляет весь спектр продукции Thorlabs на территории Российской Федерации и стран Таможенного Союза, и предлагает наиболее выгодные условия поставки продукции, полную техническую поддержку.

    Характеристики
    • Параметр
      Значение
    • Размер оптики
      Ø 1/2”
    • Толщина оптики
      7 мм (макс.)
    • Регуляторы
      130 TPI
    • Разрешение на регулятор
      5 мкрад (типичное значение); 2 мкрад (достижимо)
    • Разрешение
      ~ 11 мрад / об
    • Диапазон механической регулировки угла
      (номинальный) ± 5 °
    • Отклонение луча
       <2 мкрад
    • Совместимость с вакуумом
       10-9 торр при 25°C, 10-5 торр при 200 °C
    • Диапазон рабочих температур
      от -30 до 200 ° C
    • Крепление
      # 8 (M4) Цековка
    Положить в корзину Название Выбрать количество Описание Цена
    Сбросить
    В корзину POLARIS-K05F2
    Держатель оптики Polaris™, фиксация с минимальной силой воздействия на оптический элемент Ø1/2", 2 регулировочных винта с отверстием для шестигранного ключа и гайкой По запросу
    В корзину POLARIS-K05F1
    Держатель оптики Polaris™, фиксация с минимальной силой воздействия на оптический элемент Ø1/2", 2 укороченных регулировочных винта с отверстиями для шестигранного ключа По запросу
    В корзину POLARIS-SM05RRS40
    Сменное стопорное кольцо Ø1/2" с регулируемым 0.040" упором для POLARIS-K05F По запросу
    В корзину POLARIS-K05WS
    Сменная градуированная волновая пружина Ø1/2" для POLARIS-K05F По запросу
