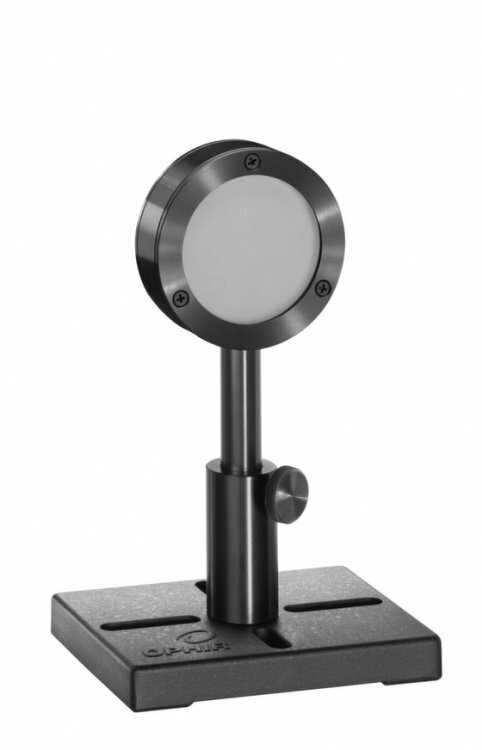

Датчик для измерения энергии от 120 мкДж до 10 Дж серии PE50BF-C

№: Датчик для измерения энергии PE50BF-C 7Z02934

PE50BF-C - датчик с высоким порогом лучевой стойкости для измерения энергии лазерных импульсов до 10 Дж

Подробности

Цена по запросу

Варианты цен

Цена по запросу

Подробности

Цена по запросу

Спектральный диапазон—0,15 - 3 мкм; 10,6 мкм

0,15 - 3 мкм; 10,6 мкм

Диапазон энергии—120 мкДж - 10 Дж

120 мкДж - 10 Дж

Максимальная частота повторения импульсов—250 Гц

250 Гц

Апертура—46 мм

46 мм

В корзину

Быстрый заказ

Характеристики

Тип поглощателя

—

BF тип

Апертура

—

46 мм

Спектральный диапазон

—

0,15 - 3 мкм; 10,6 мкм

Поверхностное отражение

—

~ 20%

Точность калибровки

—

+/- 3%

Диапазон энергии

—

60 мкДж - 10 Дж

Энергетические характеристики при длительности импульса 1 мс:

—

Шкала энергии

—

от 10 Дж до 2 мДж

Минимальная измеряемая энергия

—

120 мкДж

Максимальная частота повторения импульсов

—

250 Гц

Все характеристики

Пусконаладка и обучение персонала

Доступен лизинг, кредит, рассрочка

Подберем оборудование под ваши задачи

Гарантийное и постгарантийное обслуживание без привлечения производителя

Бесплатная доставка

Датчик серии PE50BF-C — это пироэлектрический измеритель энергии с высоким порогом лучевой стойкости, имеющий апертуру 46 мм. Он измеряет энергию от 120 мкДж до 10 Дж и работает при частоте лазерных импульсов до 250 Гц. Датчик охватывает спектральный диапазон от 0,15 до 3 мкм и 10,6 мкм. Он поставляется со стандартным 1,5-метровым кабелем для подключения к измерителю или интерфейсу компьютера.

Ключевые особенности:

Работает при частоте повторения лазерных импульсов до 250 Гц
Измеряет энергию импульсов длительностью до 20 мc
Широкая апертура 46 мм

Компания ЛЛС является дистрибьютором компании Ophir на территории Российской Федерации и стран Таможенного Союза, и предлагает наиболее выгодные условия поставки продукции, полную техническую поддержку, а также поставку образцов.

Документы

Pyroelectric Energy Sensors 10uJ - 10 J 336,1 кб

Absorption and Damage Graphs for Pyroelectric Sensors 178,7 кб

Тип поглощателя	BF тип
Апертура	46 мм
Спектральный диапазон	0,15 - 3 мкм; 10,6 мкм
Поверхностное отражение	~ 20%
Точность калибровки	+/- 3%
Диапазон энергии	60 мкДж - 10 Дж
Энергетические характеристики при длительности импульса 1 мс:
Шкала энергии	от 10 Дж до 2 мДж
Минимальная измеряемая энергия	120 мкДж
Максимальная частота повторения импульсов	250 Гц
Шум при минимальных уровнях измерений	30 мкДж
Энергетические характеристики при длительности импульса 2 мс:
Шкала энергии	от 10 Дж до 2 мДж
Минимальная измеряемая энергия	300 мкДж
Максимальная частота повторения импульсов	100 Гц
Шум при минимальных уровнях измерений	60 мкДж
Энергетические характеристики при длительности импульса 5 мс:
Шкала энергии	от 10 Дж до 20 мДж
Минимальная измеряемая энергия	600 мкДж
Максимальная частота повторения импульсов	50 Гц
Шум при минимальных уровнях измерений	100 мкДж
Энергетические характеристики при длительности импульса 10 мс:
Шкала энергии	от 10 Дж до 20 мДж
Минимальная измеряемая энергия	600 мкДж
Максимальная частота повторения импульсов	40 Гц
Шум при минимальных уровнях измерений	100 мкДж
Энергетические характеристики при длительности импульса 20 мс:
Шкала энергии	от 10 Дж до 20 мДж
Минимальная измеряемая энергия	600 мкДж
Максимальная частота повторения импульсов	20 Гц
Шум при минимальных уровнях измерений	100 мкДж
Пороговая плотность энергии (< 100 нс)	0,8 Дж/см²
Пороговая плотность энергии (1 мкс)	1 Дж/см²
Пороговая плотность энергии (300 мкс)	4 Дж/см²
Пороговая плотность энергии (2 мс)	10 Дж/см²
Максимальная средняя мощность	15 Вт. 25 Вт с теплоотводом (опционально)
Максимальная средняя плотность мощности	20 Вт/см²
Вес	250 г

Применение:
Предназначен для измерения энергии лазерных импульсов с высокой пиковой мощностью.
