- 0,7 - 1,8 мкм
- 1 нДж - 600 нДж
- 10 кГц
- 5 мм

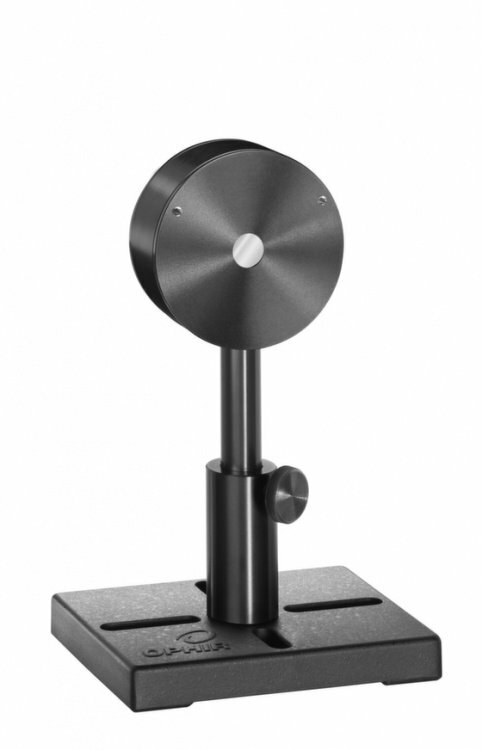

Датчик серии PD10-IR-C — это фотодиодный измеритель для импульсов низких значений энергии, имеющий апертуру 5 мм. Он измеряет энергию от 1 нДж до 600 нДж и работает при частоте повторения лазерных импульсов до 10 кГц. Датчик охватывает ИК спектральный диапазон 0,7—1,8 мкм. Он поставляется со стандартным 1,5-метровым кабелем для подключения к измерителю или интерфейсу компьютера.
Ключевые особенности:
- Высокая чувствительность
- Работает при частоте повторения лазерных импульсов до 10 кГц
Компания ЛЛС является дистрибьютором компании Ophir на территории Российской Федерации и стран Таможенного Союза, и предлагает наиболее выгодные условия поставки продукции, полную техническую поддержку, а также поставку образцов.
|
Тип поглощателя
|
Ge фотодиод |
|
Апертура
|
5 мм |
|
Спектральный диапазон
|
0,7 - 1,8 мкм |
|
Поверхностное отражение
|
~ 30% |
|
Точность калибровки
|
+/- 5% |
|
Диапазон энергии
|
1 нДж - 600 нДж |
|
Шкала энергии
|
от 600 нДж до 6 нДж |
|
Минимальная измеряемая энергия
|
1 нДж при 1550 нм |
|
Максимальная длительность импульса
|
0,005 мс |
|
Максимальная частота повторения импульсов
|
10 кГц |
|
Шум при минимальных уровнях измерений
|
0,1 нДж |
|
Пороговая плотность энергии
|
0,1 Дж/см2 |
|
Максимальная средняя мощность
|
6 мВт |
|
Максимальная средняя плотность мощности
|
50 Вт/см2 |
|
Максимальная энергия (длина волны 800 - 900 нм)
|
600 нДж |
|
Максимальная энергия (длина волны 1000 - 1300 нм)
|
200 нДж |
|
Максимальная энергия (длина волны 1300 - 1400 нм)
|
170 нДж |
|
Максимальная энергия (длина волны 1480 - 1560 нм)
|
150 нДж |
|
Максимальная энергия (длина волны > 1650 нм)
|
600 нДж |
|
Вес
|
250 г |
Применение:
Предназначен для измерения энергии импульсных лазеров очень малой мощности в ИК - диапазоне длин волн.
