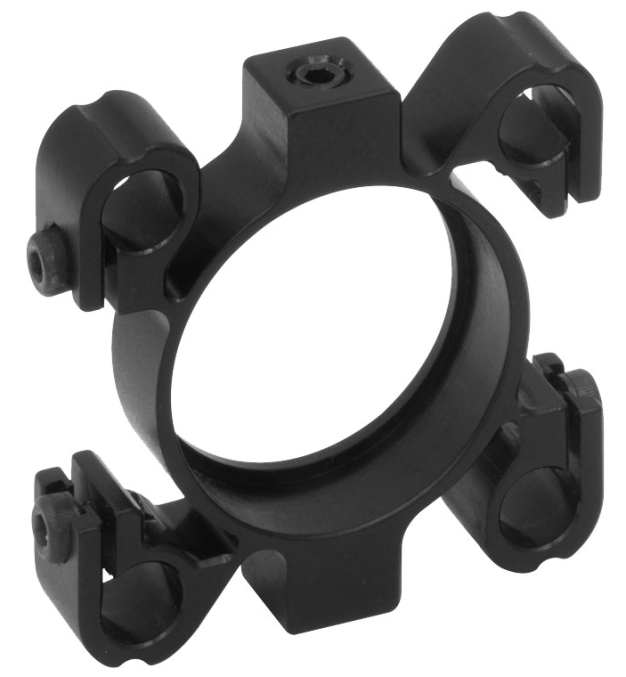

    CP06F/M - Держатель оптики Ø1.0" для Cage систем 30 мм

    CP06F/M - Держатель оптики Ø1.0" для Cage систем 30 мм

    Бесплатная доставка
    Пуско наладка и обучение персонала
    Подберем оборудование под ваши задачи
    Гарантийное и пост-гарантийное обслуживание без привлечения производителя
    • Заказать товар
    • Описание

    Держатель CP06F (/ M) имеет конструкцию с гибким рычагом для фиксации на стержнях Cage системы 30 мм. Эта конструкция компенсирует эффекты штабелирования допусков, характерные для Ccage систем, гарантируя, что пластина клетки никогда не заедает или не прилипает к сконструированному сегменту клетки. Ортогональные изгибные рычаги пластины клетки остаются жесткими при манипуляциях, но будут слегка изгибаться, чтобы обеспечить компенсацию перекоса стержня при установке внутри сконструированного сегмента клетки. Эта уникальная функция проиллюстрирована на диаграмме справа. В отличие от стандартного метода удержания установочного винта пластины клетки CP35, каждый рычаг CP06F зажимается на стержнях клетки с помощью отдельного изгибного зажима, который увеличивает удерживающую силу и жесткость пластины клетки.

    Эта пластина клетки имеет толщину 0,35 дюйма (8,9 мм) и обеспечивает расположенное по центру двойное отверстие Ø1 "для установки оптики Ø1" толщиной не менее 0,125 дюйма (3,2 мм). Оптика удерживается установочным винтом с нейлоновым наконечником с шестигранником 5/64 дюйма (2,0 мм). Винт с головкой под ключ на каждом сквозном отверстии стержня изгибаемой клетки может быть затянут с помощью шестигранного ключа 5/64 дюйма (2,0 мм) или Thorlabs. HKTS-5/64 Винты с шестигранной головкой и накатанной головкой.

    Ключевые особенности:

    • Выравниваемые по эльфу рычаги стержней клетки устраняют связывание пластины клетки
    • Двойное отверстие для оптики Ø1 "
    • Непосредственная установка оптических компонентов в сборку Cage системы 30 мм
    • Монтаж на стойке через резьбовое отверстие 8-32 (M4)
    • Стопорный винт с нейлоновым наконечником

    АО «ЛЛС» поставляет весь спектр продукции Thorlabs на территории Российской Федерации и стран Таможенного Союза, и предлагает наиболее выгодные условия поставки продукции, полную техническую поддержку.

    Характеристики
    • Параметр
      Значение
    Положить в корзину Название Выбрать количество Описание Цена
    Сбросить
    В корзину CP06F/M
    Держатель оптики Ø1.0" для каркасных систем (30 мм), крепления: M4 По запросу
