BHBxxG3A2E-70
Характеристики
Электрооптические характеристики
—
Пороговый ток (Непр. режим, 25 °C)
—
25 (Тип.) 50 (Макс.) мА
Пороговый ток (Непр. режим, 75 °C)
—
50 (Тип.) 100 (Макс.) мА
Рабочий ток Непр. режим, 25 °C, Pвых = 70 мВт
—
200 (Тип.) 300 (Макс.) мА
Рабочий ток Непр. режим, 75 °C, Pвых = 70 мВт
—
320 (Тип.) 500 (Макс.) мА
Прямое напряжение I ≤ 550 мА
—
1.8 (Тип.) 2.0 (Макс.) В
Пиковая длина волны Непр. режим, 0–75 °C
—
См. документ спецификации
Температурный коэффициент длины волны Непр. режим
—
0.09 нм/°C
Коэффициент подавления боковых мод Непр. режим, 0–75 °C
—
35 (Мин.) дБ
Угол расходимости излучения (по горизонтали) Непр. режим, 0–75 °C, FWHM
—
14 (Тип.) 26 (Макс.) град.
Все характеристики
Пусконаладка и обучение персонала
Доступен лизинг, кредит, рассрочка
Подберем оборудование под ваши задачи
Гарантийное и постгарантийное обслуживание без привлечения производителя
Бесплатная доставка
Эксклюзивный дистрибьютор Litecore в РФ и странах Таможенного Союза АО «ЛЛС» предлагает наиболее выгодные условия поставки продукции Litecore, полную техническую поддержку, а также поставку образцов.

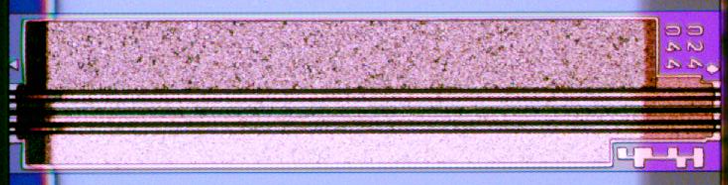

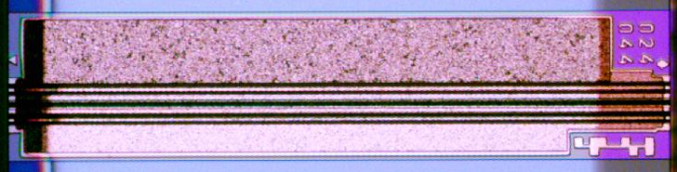

Чипы лазерных диодов BHBxxG3A2E-70 представляют собой полупроводниковые устройства, изготовленные на основе гетероструктуры InP с множественными квантовыми ямами (MQW). Изделие работает в непрерывном режиме и характеризуется высокой стабильностью длины волны в диапазоне рабочих температур, а также высоким коэффициентом подавления боковых мод.
- Длина волны: O-диапазон
- Высокая выходная мощность до 70 мВт в непрерывном режиме
- Тип излучения: одиночная поперечная мода
- Соответствует стандарту RoHS
Документы
|
Электрооптические характеристики
|
|
|
Пороговый ток (Непр. режим, 25 °C)
|
25 (Тип.) 50 (Макс.) мА |
|
Пороговый ток (Непр. режим, 75 °C)
|
50 (Тип.) 100 (Макс.) мА |
|
Рабочий ток Непр. режим, 25 °C, Pвых = 70 мВт
|
200 (Тип.) 300 (Макс.) мА |
|
Рабочий ток Непр. режим, 75 °C, Pвых = 70 мВт
|
320 (Тип.) 500 (Макс.) мА |
|
Прямое напряжение I ≤ 550 мА
|
1.8 (Тип.) 2.0 (Макс.) В |
|
Пиковая длина волны Непр. режим, 0–75 °C
|
См. документ спецификации |
|
Температурный коэффициент длины волны Непр. режим
|
0.09 нм/°C |
|
Коэффициент подавления боковых мод Непр. режим, 0–75 °C
|
35 (Мин.) дБ |
|
Угол расходимости излучения (по горизонтали) Непр. режим, 0–75 °C, FWHM
|
14 (Тип.) 26 (Макс.) град. |
|
Угол расходимости излучения (по вертикали) Непр. режим, 0–75 °C, FWHM
|
26 (Тип.) 30 (Макс.) град. |
|
Относительная интенсивность шума 25–75 °C
|
-150 (Тип.) -140 (Макс.) дБ/Гц |
|
Предельно допустимые параметры
|
|
|
Прямой ток (непрерывный режим)
|
600 мА |
|
Обратное напряжение
|
2.0 В |
|
Рабочая температура
|
0 - 75 °С |
|
Температура хранения
|
-40 - 90 °С |
|
Относительная влажность при хранении
|
85 % |
|
Температура пайки оплавлением (макс. 10 с)
|
300 °С |
- Оптические источники для кремниевой фотоники
- Источники непрерывного излучения в волоконно-оптических линиях связи (CATV, WDM-системы)
- Волоконно-оптические датчики (сенсорика)
- Высокочастотные волоконно-оптические линии связи
